好的，我们来详细解析一下中联重科QAY260V733全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装操作前都必须严格查阅和遵守。

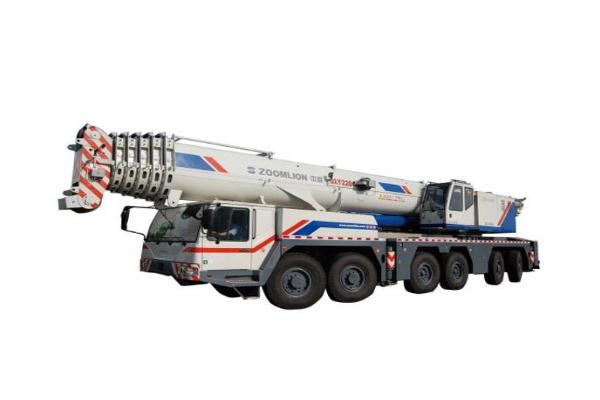

QAY260V733是一款260吨级的7桥全地面起重机，其最大起重量为260吨。它的起重能力并非固定不变，而是由三大关键因素决定：

下面我们通过几个典型的实际案例来说明如何应用性能表。

场景描述：某风电场，需要更换一台位于90米高塔筒顶部的发电机（重约80吨）。现场作业空间有限，起重机需要在一定距离外进行作业。
应用性能表步骤：
1. 确定工况：由于高度要求高，必须使用主臂+风电副臂工况。假设工况组合为：主臂伸至一定长度 + 风电副臂（带一定角度，如15°或30°）。
2. 确定关键参数：
  - 吊装重量：80吨（包括吊钩、索具等所有重量）。
  - 作业幅度：由于塔筒高度和起重机站位限制，经测算，吊钩中心到起重机回转中心的幅度约为28米。
  - 臂长组合：根据高度和幅度计算，可能需要主臂约40米 + 副臂约60米，总臂长约100米。
3. 查阅性能表：
  - 找到QAY260V733的 “主臂+风电副臂起重性能表”。
  - 在表格左侧找到对应的臂长组合（如40m+60m）。
  - 在表格上方找到对应的工作幅度（28m）。
  - 行列交叉点的数字，即为在该工况下允许的最大起重量。假设查表结果为 85吨。
4. 分析与决策：
  - 计划吊重80吨 < 性能表允许值85吨。
  - 结论：从起重能力角度看，该方案是可行的。但还必须考虑风速（高空风速更大）、地基处理、以及QAY260V733在超起工况下的稳定性（可能需要展开超起支架）等因素。

场景描述：在化工厂区内，安装一个重110吨的反应罐。现场空间相对开阔，但周围有管廊和设备，要求起重机在16米幅度内完成吊装。安装高度不高，主臂即可满足。
应用性能表步骤：
1. 确定工况：使用全伸主臂或部分伸缩主臂工况，不使用副臂。假设使用全部配重。
2. 确定关键参数：
  - 吊装重量：110吨。
  - 作业幅度：16米。
  - 臂长：虽然高度不高，但为了获得更好的稳定性，臂长会根据幅度适当选择。例如，选择30米左右的主臂长度。
3. 查阅性能表：
  - 找到 “主臂起重性能表”（通常区分带全配重和不带全配重）。
  - 找到臂长30米的行。
  - 找到幅度16米的列。
  - 交叉点数值假设为 125吨。
4. 分析与决策：
  - 计划吊重110吨 < 性能表允许值125吨。
  - 结论：起重能力满足要求。但需要特别注意：
    - 地基处理：110吨的吊重对地面压强很大，必须使用路基箱或加固地基。
    - 回转空间：确保在16米幅度回转时，吊物不会碰到周边管廊。
    - 微动性能：安装时需要精准对位，考验起重机的微动性。
