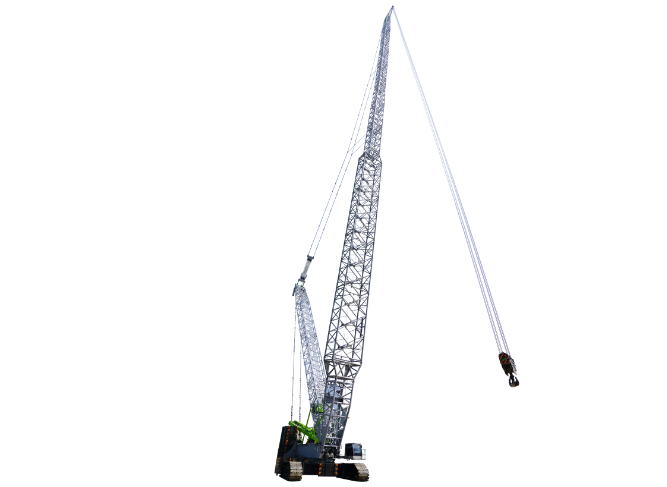

好的，中联重科ZCC8800W是一款典型的超大吨位履带起重机，其起重性能表是吊装作业的“生命线”。下面我将结合几个典型的应用案例，详细说明其性能表在不同工况下的具体应用方法和关键点。

首先，理解ZCC8800W性能表的核心要素

在讨论案例前，必须先理解性能表的几个关键变量，它们决定了最终的起重能力：

1. 工况配置： 这是最重要的前提。ZCC8800W主要有：

   • 主臂工况： 使用主臂或固定副臂进行吊装。
   • 塔式副臂工况： 主臂+塔式副臂，用于需要极高起升高度但吊重相对较小的场合（如风电、化工塔器）。
   • 风电工况： 专门为风机吊装优化的特殊配置。

2. 吊装半径： 吊钩中心到起重机回转中心的水平距离。这是性能表查询的横坐标。

3. 臂架组合长度： 主臂长度、主臂+副臂的总长度等。这是性能表查询的纵坐标。

4. 配重配置： 包括中央配重和后挂配重（如240t+240t）。不同的配重直接影响起重能力。

5. 超起装置状态： ZCC8800W配备超起装置。是否使用超起、超起半径是多少，是性能表查询的决定性因素。通常，性能表会分为“无超起”和“带超起”两大部分。

6. 地基要求/接地比压： 性能表数据基于坚实平整的地基。实际应用中，必须评估现场地基是否能承受起重机带来的巨大压力，否则需使用路基箱。

应用案例详解

案例一：火电厂发电机定子吊装（主臂工况 + 超起）

• 场景描述： 在某火电厂扩建项目中，需要将一台重约380吨的发电机定子吊装至混凝土平台上，安装高度约15米，吊装半径预计为20米。
• 应用性能表的步骤：
  1. 确定工况： 由于构件重、安装高度不高，但需要较大的起重能力，选择主臂工况。
  2. 确定配置： 构件重380吨，必须使用超起装置。根据现场空间，初步设定超起半径为20米。使用最大配重（如240t+240t）。
  3. 查询性能表：
     • 找到 “主臂工况 - 带超起” 的性能表。
     • 在“臂长”一列中，选择一个能满足起升高度（15米+吊索具高度，约需20米以上臂长）且留有余量的臂长，例如选择 42米主臂。
     • 在“半径”一行中，找到 20米 这个点。
     • 横纵坐标交叉点，即为该工况下的额定起重量。假设查表结果为 420吨。
  4. 安全校核：
     • 构件重量380吨 < 额定起重量420吨。
     • 安全余量 = (420 - 380) / 420 ≈ 9.5%。此余量偏小，需谨慎。
  5. 优化调整：
     • 方案A（优选）： 尝试缩短吊装半径。如果可能将半径控制在18米，再查表，额定起重量可能提升至450吨以上，安全余量显著增加。
     • 方案B： 如果半径无法改变，可以考虑适当增加超起半径（如增至22米），但这需要更大的作业场地。查询对应超起半径的性能表，看起重能力是否有提升。
     • 最终决策： 经评估，现场可将半径优化至18米，此时额定起重量满足要求且余量充足，方案安全可行。

案例二：陆上风力发电机组吊装（风电工况）

• 场景描述： 吊装一台4.X MW风力发电机组，机舱重量约120吨，轮毂中心高度为120米。
• 应用性能表的步骤：
  1. 确定工况： 这是典型的高耸构件吊装，重量不极端但高度极高，必须使用 “风电工况” 或 “塔式副臂工况”。ZCC8800W有专门的风电性能表。
  2. 确定配置： 风电工况通常有固定的臂架组合（如主臂+固定副臂+塔式副臂），并明确超起配置。需要根据风机高度选择臂架组合长度，本例
