吊车参数应用

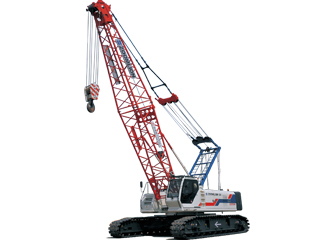

好的，我们来详细解析一下中联重科ZCC750H履带起重机在不同工况下，其《起重性能表》的实际应用案例。
首先，要理解ZCC750H的起重性能表不是单一的一张表，而是一系列表格的集合，其核心变量包括：
- 工况：主要是主臂工况和固定副臂工况。
- 臂长组合：主臂长度、是否带副臂、副臂长度和角度。
- 工作半径：吊钩中心到起重机回转中心的水平距离。
- 额定起重量：在该工况、臂长和半径下，起重机允许安全起吊的最大重量。
核心原则： 任何吊装作业前，都必须查阅准确的性能表，确保“实际起吊重量 + 吊钩/索具重量” ≤ “性能表上的额定起重量”。
应用案例一：风电塔筒安装（主臂工况）
- 项目背景：在某风电场，需要安装一段重约45吨的塔筒。
- 设备配置：ZCC750H采用主臂工况，臂长组合为 24米（主臂）。这种短臂工况主要用于起重量大、作业半径小的重物吊装。
- 查表与应用：
- 确定工况：找到“主臂工况”性能表。
- 确定臂长：找到“主臂长度24米”对应的列。
- 估算半径：塔筒放置在地面，吊车需要将其吊起并就位。计划作业半径约为10米。
- 查阅额定重量：在24米主臂、10米半径的交汇处，查表得知额定起重量约为 58吨。
- 安全分析：
- 实际吊重：塔筒45吨 + 吊钩索具约2吨 = 47吨。
- 安全系数：47吨 < 58吨，且留有约11吨的安全余量（约23%），符合安全规范。
- 关键点：此工况下，起重机的最大起重力矩为 47吨 × 10米 = 470吨·米，远低于ZCC750H在该工况下的极限能力，作业非常安全。
应用案例二：低空设备吊装（主臂工况，中等臂长）
- 项目背景：在化工厂区内，需要将一个重15吨的反应器吊装到20米高的平台上。平台周围空间狭窄，吊车不能过于靠近。
- 设备配置：ZCC750H采用主臂工况，臂长组合为 42米（主臂），以获得足够的高度和作业半径。
- 查表与应用：
- 确定工况与臂长：找到“主臂工况-42米”性能表。
- 确定半径：由于平台位置限制，吊车中心需距离安装点约16米。
- 查阅额定重量：在42米主臂、16米半径的交汇处，查表得知额定起重量约为 19.5吨。
- 安全分析：
- 实际吊重：反应器15吨 + 吊钩索具约1.5吨 = 16.5吨。
- 安全系数：16.5吨 < 19.5吨，留有3吨的安全余量（约18%）。
- 关键点：此案例展示了臂长增加对起重能力的影响。相比于24米臂，42米臂在16米半径下的能力下降了很多。必须精确计算半径和重量，确保在安全范围内。同时，还要考虑起升高度是否满足要求。
应用案例三：高层建筑钢结构吊装（固定副臂工况）
- 项目背景：在城市商业中心，需要将一根重8吨的钢梁吊装到80米的高度。
- 设备配置：ZCC750H采用固定副臂工况，臂长组合为 60米（主臂）+ 24米（副臂），总臂长84米。副臂角度通常为15°或30°，这里假设为30°以增加作业空间。
- 查表与应用：
- 确定工况：找到“固定副臂工况”性能表。
- 确定臂长与角度：找到“主臂60m + 副臂24m，角度30°”对应的性能数据。
- 确定半径：由于建筑高度和周围环境限制，作业半径预计为20米。
- 查阅额定重量：在该组合下，20米半径对应的
