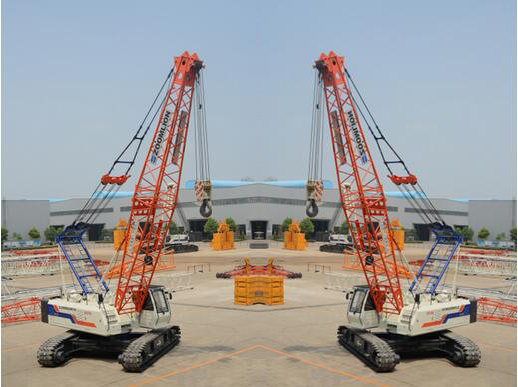

好的，中联重科ZCC750是一款性能非常出色的75吨级履带起重机。其“起重性能表”是吊装作业的“生命线”，所有施工方案都必须严格依据它来制定。

下面我将通过几个不同工况的典型应用案例，详细说明如何应用ZCC750的起重性能表，并解释其中的关键点。

在看案例前，必须先明白性能表的几个核心参数：

场景描述：在风电场安装一台风力发电机的机舱（重量约65吨）。作业场地平坦坚实。计划使用主臂工况。
应用步骤：
1. 确定工况：选择《ZCC750主臂工况起重性能表》。
2. 确认关键参数：
  - 被吊物重量：机舱重65吨。
  - 安装高度和位置：确定塔筒顶部的高度，以及起重机需要站位的距离，从而计算出所需的臂长和工作半径。假设经过测量，需要臂长42米，工作半径10米。
3. 查表：在主臂性能表中，找到“主臂长度42米”这一列，然后向下找到“工作半径10米”这一行，交叉点的数值即为额定起重量。
  - 查表示例：在42米臂长、10米半径下，ZCC750的额定起重量可能为71吨。
4. 安全校核：
  - 实际吊重（65吨）< 额定起重量（71吨）。
  - 负荷率 = 65 / 71 ≈ 91.5%。这个数值在吊装作业中属于较高水平，需要特别谨慎，但仍在设备能力范围内。必须确保地面承载力足够，且天气状况良好（无风或微风）。
5. 决策：从性能表上看，此方案可行。但为了增加安全余量，可以考虑稍微减小工作半径到9米（查表看额定起重量会更大），或者如果条件允许，使用更短的臂长。

场景描述：在化工厂密集的设备区，需要更换一个高位的反应塔（重量28吨）。由于周围设备阻挡，主臂的仰角受限，必须使用副臂来增加起升高度并避开障碍。
应用步骤：
1. 确定工况：选择《ZCC750固定副臂工况起重性能表》。这种表会明确标注主臂长度和副臂长度的组合，例如“主臂42m + 副臂18m”。
2. 确认关键参数：
  - 被吊物重量：28吨。
  - 障碍物规避：根据现场测量，需要主臂42米，副臂18米，总臂长60米。工作半径为14米。
3. 查表：在固定副臂性能表中，找到“主臂42m + 副臂18m”的工况，然后在工作半径一栏找到14米。
  - 查表示例：在此工况下，14米半径的额定起重量可能为32吨。
4. 安全校核：
  - 实际吊重（28吨）< 额定起重量（32吨）。
  - 负荷率 = 28 / 32 = 87.5%。这是一个比较合理的负荷率。但需特别注意，使用副臂时，起重机的稳定性对操作要求更高，动作要平稳缓慢。
5. 决策：方案可行。需要仔细规划副臂的安装角度和吊装路径，确保不与周围设备发生干涉。
