吊车参数应用

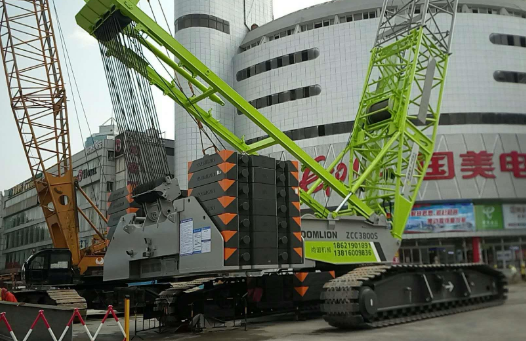

好的，中联重科 ZCC3800S 是一款大型履带起重机，其起重性能表是吊装作业中的核心指导文件。它不是一个单一的表格，而是一套根据主臂工况、塔式工况、固定副臂工况等不同配置，并结合吊装半径、主臂长度/角度、超起配重距离等多个变量来确定的综合数据手册。
下面我将通过几个典型的应用案例，详细说明如何在实际工程中应用 ZCC3800S 的起重性能表。
案例一：风电设备吊装（典型主臂+副臂工况）
项目背景： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨，安装高度为100米。
应用步骤：
确定工况配置：
- 由于安装高度高，需要使用 “主臂 + 固定副臂” 或 “塔式工况”。ZCC3800S 在风电吊装中常用主臂+副臂工况。假设选择配置：主臂长度 84米 + 副臂长度 54米，总臂长达到138米，足以满足100米吊高要求。
- 为确保吊装稳定性和起重能力，必须使用超起装置。假设设定超起配重半径为 18米。
查询性能表：
- 找到对应 “主臂84m + 副臂54m，超起配重18m” 的性能表。
- 性能表通常以 “工作半径” 为横坐标，“额定起重量” 为纵坐标。
- 关键参数是吊装半径。由于现场障碍物和起重机站位，需要确定机舱就位时吊钩的幅度。假设经过测量和规划，吊装半径为 20米。
数据查询与验证：
- 在性能表中，找到工作半径 20米 这一列。
- 查看对应 20米半径 下的额定起重量。假设查表结果为 105吨。
- 对比与决策：
- 设备重量：95吨。
- 吊索具重量：约5吨。
- 总吊重 = 95吨 + 5吨 = 100吨。
- 额定起重量（105吨） > 总吊重（100吨），满足要求，且有余量（安全系数符合规范）。
- 注意： 性能表上的数值通常已扣除吊钩重量。务必确认表格的注释说明。
安全校核：
- 风速： 性能表是在特定风速（如不超过8.3m/s）下制定的。现场风速若超标，需根据手册规定降低起重能力。
- 地基处理： 履带吊对地基压力巨大，必须严格按照性能表后附的“地基要求图”进行压实或铺设路基板。
案例二：石化厂反应器吊装（典型主臂工况）
项目背景： 在炼化厂区，需要安装一个重达350吨的大型反应器。现场空间相对开阔，但设备重量大。
应用步骤：
确定工况配置：
- 设备重量大，但安装高度相对较低。优先选择起重能力最强的 “纯主臂工况”，并启用超起。
- 假设反应器就位高度为30米。选择 主臂长度 48米，超起配重半径设为最大（如 30米）以获取最大起重能力。
查询性能表：
- 找到 “主臂48m，超起配重30m” 的性能表。
- 规划起重机站位，使吊装半径尽可能小。假设最优半径为 12米。
数据查询与验证：
- 在性能表中，查找半径 12米 对应的额定起重量。假设查表结果为 380吨。
- 对比与决策：
- 设备重量：350吨。
- 吊索具重量：约20吨（大型平衡梁等）。
- 总吊重 = 350吨 + 20吨 = 370吨。
- 额定起重量（380吨） > 总吊重（370吨），方案可行。
- 关键点： 此工况下，起重机的负荷率很高（370/380 ≈ 97.4%），属于大型吊装。需要极其精细的现场操作和指挥，并对所有环节（如吊点、索具）进行严格检查。
