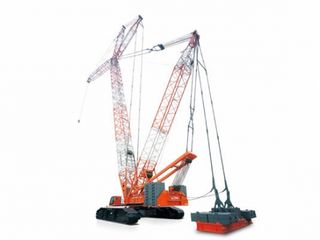

好的，中联重科QUY70是一款非常经典的70吨级履带起重机，其起重性能表是驾驶员和吊装方案制定者必须精通的核心工具。性能表不是一成不变的，它严重依赖于工况配置（如主臂长度、副臂长度、工作幅度）以及吊装方式（如是否使用超起装置）。
下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用QUY70的起重性能表。
案例一：标准主臂工况 - 厂房钢结构吊装
- 场景描述：在一个标准工业厂房建设中，需要吊装一根重15吨的钢梁。安装高度约为20米，吊车需在距离钢梁就位点10米的位置进行吊装。
- 工况选择：
- 主臂长度：为了达到20米的高度并留出安全余量，选择24米主臂是合适的。
- 配重：使用标准配置的全配重。
- 吊装方式：标准主臂吊装，无需副臂或超起。
- 查询性能表（以典型QUY70性能表为例）：
- 找到 “主臂工况” 性能表。
- 在“主臂长度”一栏找到 24米。
- 在“工作幅度（回转半径）”一栏找到 10米。
- 两者的交汇点，即为该工况下的额定起重量。查询结果通常约为 17.5吨（请以实际设备随机的性能表为准）。
- 应用分析与决策：
- 安全性校验：吊物重15吨 < 额定起重量17.5吨，满足要求。
- 安全余量考虑：安全余量为 (17.5 - 15) / 15 ≈ 16.6%，符合安全规范（通常要求有足够的安全系数）。
- 结论：此工况安全可行。指挥员和司机应确保实际幅度控制在10米左右，严禁超载。
案例二：主臂+副臂工况 - 低矮空间内的设备安装
- 场景描述：需要将一个重4吨的设备安装到一个室内基础之上。由于厂房高度限制，吊车的主臂无法仰起太高，但设备需要被送到离吊车中心20米远的位置。
- 工况选择：
- 主臂长度：选择相对较短的主臂，例如18米，以适应低矮空间。
- 副臂长度：增加一副臂（如12米）来延伸作业距离。
- 组合臂长：主臂18米 + 副臂12米 = 总臂长30米。
- 副臂角度：通常选择30°或40°等小角度，以提供更远的幅度。
- 查询性能表：
- 找到 “主臂+副臂工况” 性能表。
- 确认副臂安装角度（如30°）。
- 在对应表格中，找到 总臂长30米（或主臂18m+副臂12m） 与 工作幅度20米 的交汇点。
- 查询结果可能约为 4.5吨。
- 应用分析与决策：
- 安全性校验：吊物重4吨 < 额定起重量4.5吨，满足要求。
- 特别注意：副臂工况下，起重机的稳定性和臂架的刚性会下降，对操作平稳性要求极高。必须严格按性能表操作，禁止斜拉斜吊。
- 结论：此方案可行，但操作需格外谨慎。需复核设备及索具重量，确保总重不超过4.5吨。
案例三：超起工况 - 大吨位、大幅度吊装
- 场景描述：吊装一个重25吨的大型预制构件，安装位置离吊车中心较远，幅度达到16米。
- 问题：如果使用纯主臂工况，查询QUY70性能表会发现，在24米臂、16米幅度时，其起重量可能只有约18吨，无法满足25吨的要求。
- 工况选择：
- 启用超起装置：安装超起桅杆和超起配重（可能还有压重）。
- 主臂长度：根据构件高度和幅度，选择30米或更长的主臂。
- 超起半径：设定一个合适的超起配重与回转中心的距离（如8米
