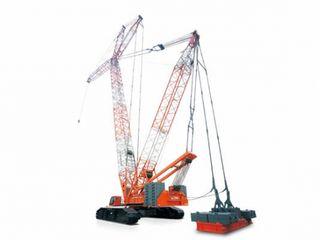

好的，非常乐意为您详细解析中联重科QUY600履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 QUY600的性能表是一本厚厚的“说明书”，必须根据现场实际情况来查找对应的起重能力。

关键工况参数包括：

1. 主臂工况： 主臂长度、工作幅度（吊重回转半径）。
2. 固定副臂工况： 主臂长度、副臂长度、副臂夹角、工作幅度。
3. 塔式副臂工况： 主臂长度、塔臂长度、塔臂夹角、工作幅度。
4. 超起装置： 是否使用超起、超起半径、超起配重。
5. 地基条件： 起重机工作在哪一种配重和履带梁配置下（如全配重、短履带梁等）。

下面，我们通过三个典型的应用案例来展示如何查询和应用QUY600的起重性能表。

案例一：风电塔筒吊装（主臂工况 + 超起装置）

• 项目背景： 在某风电场，需要吊装一节重达110吨的风电塔筒。安装高度为25米，考虑到吊具和索具高度，吊钩需要达到约30米的高度。现场作业空间开阔。

• 工况分析与选择：

  1. 吊装重量： 110吨。
  2. 作业半径： 为确保安全，计划在14米的幅度进行吊装。
  3. 起升高度： 需要30米以上。
  4. 工况选择： 塔筒吊装要求平稳，且重量较大。QUY600在纯主臂工况下，即使使用长主臂，在14米幅度也很难吊起110吨。因此，必须使用超起装置来大幅提升起重性能。

• 查询性能表（示例数据，非官方精确值）：

  • 翻开性能表中 “主臂+超起工况” 部分。
  • 选择一种常用配置，例如：主臂长度42米，超起配重200吨，超起半径18米。
  • 在42米主臂这一栏，查找 “工作幅度14米” 对应的额定起重量。
  • 查询结果： 性能表显示，在此工况下，14米幅度的额定起重量为 125吨。

• 应用与决策：

  • 安全性校验： 计划吊重110吨 < 额定起重量125吨。符合安全要求（需考虑吊钩、索具重量，通常预留5%-10%的余量）。
  • 最终方案： 确定采用 “42米主臂 + 200吨超起配重（半径18米）” 的工况进行吊装。吊装指挥和司机将严格按照此性能表数据操作，确保幅度不超过14米。

案例二：化工厂设备检修（固定副臂工况）

• 项目背景： 在某化工厂密集设备区，需要更换一个重35吨的反应器。反应器安装位置较高，且周围有管道和建筑物，作业空间狭小，需要起重机臂架有很好的“跨越”能力。

• 工况分析与选择：

  1. 吊装重量： 35吨。
  2. 作业半径与高度： 设备安装在平台上方，吊装需要较大的高度和幅度来跨越障碍物。预计需要 主臂+副臂 组合，工作幅度约20米。
  3. 工况选择： 主臂工况无法满足“跨越”和高度要求。因此选择 固定副臂工况。

• 查询性能表（示例数据）：

  • 翻开性能表中 “主臂+固定副臂工况” 部分。
  • 选择一种配置，例如：主臂长度42米，副臂长度18米，副臂夹角15°。
  • 在此配置下，查找 “工作幅度20米” 对应的额定起重量。
  • 查询结果： 性能表显示，在此工况下，20米幅度的额定起重量为 38吨。

• 应用与决策：

  • 安全性校验： 计划吊重35吨 < 额定起重量38吨。安全余量充足。
  • 空间校验： 42米主臂+18米副臂的组合，可以提供足够的起升高度来跨越障碍，并将设备就位。
  • 最终方案： 确定采用 **
