吊车参数应用

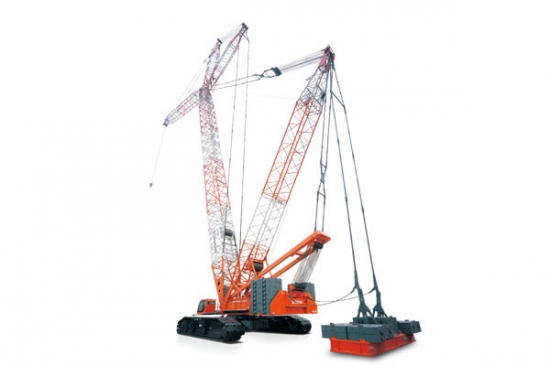

好的，中联重科QUY550是一款550吨级的全地面起重机，其起重性能表是吊装作业的“圣经”。能否正确应用性能表，直接关系到吊装作业的安全与效率。
下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用QUY550的起重性能表。
核心概念回顾：性能表的关键要素
在分析案例前，必须先理解性能表的几个核心要素：
- 主臂工况： 使用主臂进行吊装，是最常见的工况。
- 塔式工况： 在主臂末端加装副臂（塔臂），用于需要更大高度的吊装。
- 超起工况： 展开超起装置（如超起桅杆、超起配重），大幅提升起重能力和稳定性，尤其在大幅度吊装时效果显著。
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。
- 额定起重量： 在当前臂长和幅度下，允许起吊的最大重量。
- 配重： 起重机后方配置的重量，影响起重能力。QUY550通常有固定配重和可选的超起配重。
- 支腿跨度： 支腿完全伸出的跨度，决定了起重机的稳定基础。
应用案例一：风电设备吊装（主臂+超起工况）
场景描述： 在风电场吊装一台风力发电机组机舱，机舱重量为95吨，要求安装高度为90米。现场作业空间开阔，地面坚实。
应用步骤与分析：
- 确定工况： 由于高度要求高（90米），且重量大（95吨），必须使用主臂+超起工况。仅凭主臂很难达到这个高度和起重能力。
- 查询性能表：
- 选择正确的性能表：找到QUY550 “主臂+超起” 工况的性能表。
- 确定配重状态：为确保安全余量，选择全配重+超起配重的配置。
- 确定臂长组合：目标高度90米，吊钩、索具等还需一定高度，因此主臂长度需要选择在84米至96米之间。我们假设选择84米主臂。
- 确定工作幅度：机舱需要精准就位，幅度不能太大。假设幅度为16米。
- 查表与验证：
- 在“84米主臂+超起”性能表中，找到16米幅度对应的那一列。
- 查看该列下的额定起重量。例如，表格可能显示在16米幅度、84米臂长下，额定起重量为120吨。
- 安全校核：
- 吊装重量： 机舱95吨 + 吊钩、索具约5吨 = 总吊重约100吨。
- 能力对比： 额定起重量120吨 > 总吊重100吨。满足要求，且有20吨的安全余量（负载率约83%），这是比较理想和安全的工况。
- 决策： 此工况可行。现场需严格按照84米主臂、16米幅度、全超起配置进行组装和作业。
应用案例二：化工厂内大型反应塔吊装（塔式工况）
场景描述： 在化工厂改造项目中，需要更换一个旧反应塔。塔体重量45吨，安装高度65米。但现场空间狭窄，起重机必须远距离吊装，预计工作幅度为30米。
应用步骤与分析：
- 确定工况： 高度要求65米，幅度要求30米（属于大跨度）。主臂工况在30米幅度下起重能力会急剧下降，无法满足要求。因此必须使用塔式工况（主臂+副臂），以获得高幅度下的最佳性能。
- 查询性能表：
- 选择性能表：找到QUY550 “塔式工况” 性能表。
- 确定臂长组合：主臂长度 + 副臂长度必须大于65米。一种常见组合是：54米主臂 + 24米副臂，总臂长78米。副臂的安装角度（如15°或30°）也会影响性能，需根据性能表选择。
- 确定工作幅度：30米。
- 查表与验证：
- 在“54米主臂 + 24米副臂（例如30°角）”性能表中，找到30米幅度对应的额定起重量。假设查表结果为**55
