吊车参数应用
好的，我们来详细探讨一下中联重科QUY400履带起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装方案都必须严格依据性能表来制定，严禁超载或超出工况限制。

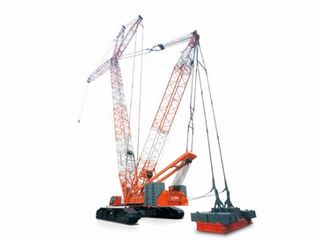

中联QUY400是一款400吨级的大型履带起重机，其性能表非常复杂，通常包含以下几个关键变量：
- 主臂工况： 使用不同长度的主臂。
- 主臂+副臂工况： 在主臂末端加装副臂，用于需要更高起升高度但起重量要求较低的场合。
- 固定副臂工况： 主臂与副臂有固定夹角，用于特定的高耸设备吊装。
- 工作半径： 吊钩中心到起重机回转中心的水平距离。
- 臂架长度和角度。
- 配重配置： 使用全部配重还是部分配重（如150吨配重行走工况）。
- 地基要求： 对应不同工况对地面压强的要求。
以下是几个典型的应用案例，展示如何查阅和应用性能表。
案例一：风电设备吊装（典型的主臂工况）
场景： 在风电场吊装一台风力发电机的机舱（重量约90吨），需要将机舱提升到100米高的塔筒顶部。
应用步骤：
确定吊装参数：
- 被吊物重量： 机舱 + 吊钩 + 索具 = 90吨 + 3吨 = 93吨。
- 所需起升高度： 塔筒高100米 + 机舱高度和索具长度 ≈ 110米。
- 工作半径： 由于塔筒周围有安全距离，起重机不能紧贴塔筒，初步计划工作半径为16米。
选择工况： 起升高度要求很高，但重量相对QUY400来说不算最大，因此选择 “主臂+副臂” 工况。假设我们选择 主臂60米 + 副臂54米 的配置，总臂长达到114米，满足高度要求。
查阅性能表：
- 找到QUY400《起重性能表》中 “主臂60m + 副臂54m” 的对应表格。
- 在表格中，找到 “工作半径”为16米 的这一行。
- 查看该行对应的 “额定起重量”。假设表格显示在16米半径下的起重量为100吨。
安全校核与决策：
- 比较： 额定起重量（100吨） > 实际吊重（93吨）。满足要求，但余量不大。
- 安全考量：
- 风载影响： 百米高空风力较大，性能表通常基于标准风速。必须根据现场风速进行折减。
- 动载影响： 起升、回转会有动载荷。
- 结论： 虽然理论计算通过，但考虑到风载和安全余量，这个工况选择处于临界状态。更稳妥的方案是：
- 方案A（优选）： 稍微减少工作半径，比如调整到14米。查阅性能表，14米半径的起重量可能达到110吨，提供了更大的安全余量。
- 方案B： 如果场地限制无法减小半径，则必须严格监控天气，确保在风速极低的情况下进行吊装，并放慢操作速度。
案例二：化工厂反应器安装（典型的主臂工况，考验最大吊重能力）
场景： 在化工厂密集的设备区内安装一个重达300吨的大型反应器。场地相对狭窄。
应用步骤：
确定吊装参数：
- 被吊物重量： 反应器 + 吊钩索具 = 300吨 + 5吨 = 305吨。
- 起升高度： 不高，约20米。
- 工作半径： 由于设备密集，起重机站位受限，工作半径预计为12米。
选择工况： 此工况考验的是起重机的最大吊重能力，因此选择 “最短主臂” 工况，以获得最大起重量。QUY400通常使用 24米主臂 来实现最大吊重。
查阅性能表：
- 找到 “主臂24m” 工况的性能表。
- 查找 **“工作半径12
