吊车参数应用
好的，中联重科QUY350是一款非常经典的350吨级履带起重机，其起重性能表是司机和吊装指挥在每次作业前必须严格查阅和计算的“圣经”。它的应用直接关系到吊装作业的安全与效率。
下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用QUY350的起重性能表。
核心概念：性能表的关键参数
在分析案例前，必须先理解性能表上几个决定起重能力的核心参数：
- 工况配置： 这是性能表的大前提，主要指主臂长度和副臂（如果需要）的配置。
- 工作幅度： 吊车回转中心到吊钩垂直投影点的水平距离。这是最重要的变量，幅度越大，起重能力越小。
- 额定起重量： 在特定工况和幅度下，起重机允许起吊的最大重量。
- 臂架组合： 主臂（SD）、固定副臂（FYB）、塔式副臂（TAB）等，不同组合性能差异巨大。
- 配重状态： 是否使用中央配重或超起配重（如QUY350可能配的SSL工况），这能大幅提升大臂长、大幅度下的起重性能。

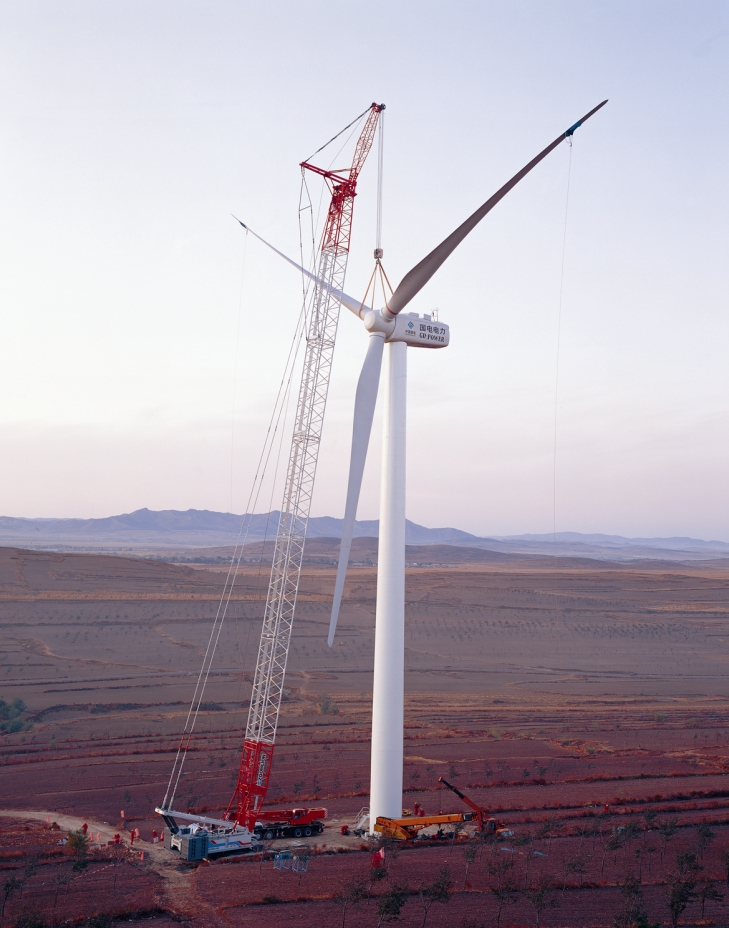

应用案例一：风电设备吊装（典型的大吨位、大臂长作业）
场景描述： 需要吊装一台风力发电机的机舱，重量为85吨。起重机位于平整坚实的地面上，计划使用主臂+塔式副臂工况进行吊装，吊装高度约90米。
应用性能表的步骤：
- 确定工况： 由于高度要求高，必须使用主臂+塔式副臂工况。查询性能表中对应的“主臂+塔式副臂”章节。
- 确定臂长组合： 根据吊装高度（90米）和吊钩、索具的高度，反推所需臂长。假设需要主臂60米 + 塔式副臂42米（总臂长超过102米，考虑角度和索具，满足90米吊高）。
- 确定工作幅度： 由于机舱需要精确就位在塔筒顶端，作业幅度通常较小。假设计划幅度为16米。
- 查表：
- 找到“主臂60m + 塔式副臂42m”的性能子表。
- 在“工作幅度”一列中找到 16米。
- 查看对应16米幅度下的“额定起重量”。假设查表结果为 92吨。
- 安全校核：
- 吊物重量：85吨
- 吊钩、索具重量：假设为5吨
- 总吊载：85 + 5 = 90吨
- 比较：总吊载（90吨）< 额定起重量（92吨）→ 理论安全。
- 关键考虑：
- 风载！风载！风载！ 风电吊装对风非常敏感。性能表通常有备注，如“允许工作风速不得超过X m/s”。必须根据现场风速，可能还需要根据性能表中的风载修正表来降低额定起重量。在90米高空，风速可能比地面大很多。
- 地基处理： 如此大的臂长和载荷，对地面压强要求极高，必须严格按照接地比压计算铺设路基板。
- 配重确认： 确认是否使用了性能表要求的全部配重。
结论： 在此案例中，性能表帮助确定了可行的臂长和幅度组合，并进行了初步的重量校核，但必须结合风载、地基等实际条件进行综合安全判断。
应用案例二：化工厂反应塔吊装（典型的重型设备吊装）
场景描述： 在化工厂扩建项目中，需要吊装一个重量为150吨的反应塔。作业空间狭窄，起重机幅度无法太小。
应用性能表的步骤：
- 确定工况： 设备重，但高度不高，优先考虑主臂工况，因为主臂工况的起重能力通常优于带副臂的工况。
- 确定臂长： 反应塔高度30米，安装基础不高。选择相对较短的主臂即可，例如36米主臂，以获得最大起重能力。
- 确定工作幅度： 由于场地狭窄，起重机不能太靠近设备基础，假设最小工作幅度为10米。
- 查表：
- 找到“主臂36m”的性能子表。
- 在“工作幅度”一列中找到 10米。
- 查看额定起重量。假设查表结果为 **175
