好的，我们来详细解析一下中联重科ZTC251V562-1这款25吨汽车起重机的起重性能表在实际工作中的应用案例。

首先，明确几个关键点：

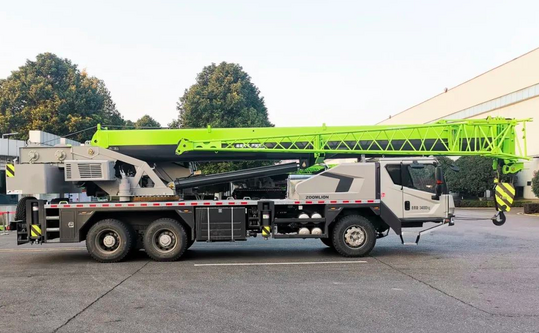

• 车型定位：ZTC251V562-1是一款非常经典的5节臂25吨级汽车吊，主臂全伸长度可达42米，标配副臂后可进一步提升至50.5米。其性能表是吊装作业的“生命线”。
• 性能表核心：性能表主要受三个因素制约：工作幅度（吊臂回转半径）、吊臂长度、以及支腿伸展情况（全支腿或半支腿）。任何吊装方案都必须基于性能表来制定。

---

应用案例一：厂房内设备安装（精确计算，规避风险）

场景描述： 某工厂需要将一台重约8吨的新设备吊装到二楼混凝土平台上，平台高度约10米。设备需要从厂房大门进入，吊车需在厂房外作业。现场测量得知，吊车中心到设备安装点的水平距离（即工作幅度）约为16米。

应用步骤：

1. 确定关键参数：

   • 吊重：8吨
   • 工作幅度：16米
   • 所需吊臂长度：不仅要达到10米高度，还要考虑吊钩、索具的高度以及安全距离。估算吊臂仰角后，预计需要至少20米的臂长。

2. 查阅性能表（以全支腿工况为例）：

   • 找到“主臂起重性能表”中“臂长20米”这一列。
   • 横向查看在“幅度16米”时对应的额定起重量。根据ZTC251V562-1的典型性能，在此工况下，其额定起重量大约在9.5吨左右。

3. 安全分析与决策：

   • 对比：设备重量8吨 < 额定起重量9.5吨。从纯重量角度看，可以吊装。
   • 考虑安全系数：通常要求作业负荷不超过额定起重量的75%-90%（视公司安全规定而定）。我们按80%计算：9.5吨 × 80% = 7.6吨。
   • 结论：7.6吨 < 8吨。此次吊装存在风险！ 虽然额定值大于设备重量，但考虑了安全系数和现场不可预见因素（如风载、轻微晃动）后，该工况不安全。

4. 调整方案：

   • 方案A（优选）：设法让吊车更靠近安装点。如果将工作幅度减小到14米，同样20米臂长下，额定起重量会显著增加（可能达到12吨以上），再考虑安全系数后也完全满足8吨要求。
   • 方案B：如果场地无法移动吊车，则必须使用更长的吊臂（如22米），但在16米幅度下，更长吊臂的起重能力会下降，需要重新查表计算，很可能仍不满足要求。因此，方案A是唯一安全可行的选择。

案例小结：此案例展示了如何利用性能表进行精确的可行性分析，并强调了“安全系数”的重要性，避免了仅看额定值而忽略安全余量的冒险行为。

---

应用案例二：广告牌吊装（关注幅度与臂长）

场景描述： 在市区道路旁安装一个重约4吨的大型广告牌骨架。广告牌安装点离地面15米，且由于人行道和绿化带的存在，吊车停车位置距离安装点的水平幅度为22米。

应用步骤：

1. 确定关键参数：

   • 吊重：4吨
   • 工作幅度：22米
   • 所需臂长：15米高度 + 吊钩滑轮组高度 ≈ 需要臂长至少28米。ZTC251V562-1主臂全伸为42米，足够。

2. 查阅性能表：

   • 这次需要查看“臂长30米”或“32米”的列（选择比最小值稍长的臂长以提供操作空间）。
   • 在“幅度22米”一行查找对应起重量。性能表显示，在30米臂长、22米幅度时，额定起重量可能仅为4.5吨左右。

3. 安全分析与决策：

   • 对比：4吨 < 4.5吨，看似可行。
   • 考虑安全系数与风载：广告牌受风面积大，风载影响显著，必须采用更严格的安全系数（例如70%）。4.5吨 × 70% = 3.
