好的，我们来详细探讨一下中联重科 ZTC200V451 这款汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的作业。

首先，明确几个关键概念：

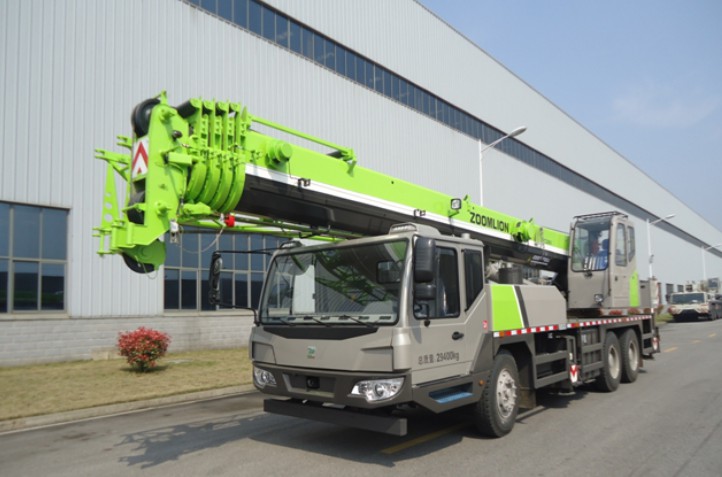

• ZTC200V451： 这是一款45吨级的汽车起重机，主臂最大长度42.5米，副臂最大长度15米，最大起重力矩2000 kN.m。
• 起重性能表： 这是由制造商提供的、经过严格计算和测试的法定文件。它规定了起重机在特定工况配置下（如支腿全伸、半伸，使用副臂等）能够安全起吊的最大重量。任何操作都必须以性能表为准，严禁超载。

---

核心原则：应用性能表前的准备工作

在查阅性能表之前，必须完成以下步骤：

1. 确认工况：是支腿全伸、半伸，还是不用支腿（轮胎工况）？是否安装了副臂？
2. 确认配重：是否安装了全部配重（16.5吨）？部分配重？或无配重？
3. 确认吊装幅度：即吊钩中心到起重机回转中心的水平距离。
4. 估算吊物重量：必须准确知道或被吊物的实际重量，并包括吊钩、索具等所有附加重量。
5. 确定吊臂长度：根据吊装高度和幅度，选择合适的臂长。

口诀：先定工况配重，再算幅度重量，后选臂长查表。

---

应用案例场景分析

以下是三个典型的作业场景，展示如何应用ZTC200V451的起重性能表。

案例一：工地设备卸车与安装（常规作业）

• 场景描述：在开阔的工地现场，需要将一台约12吨重的空气压缩机从卡车上吊下，并安装到20米外的混凝土基础上。现场地面坚实平整。
• 工况分析与性能表应用：
  1. 选择工况：地面条件好，选择最稳定的 【支腿全伸】 工况。
  2. 确认配重：安装 【全配重（16.5吨）】 以获得最大起重能力。
  3. 确定关键参数：
     • 吊物重量：12吨（需确认压缩机重量，假设为11.5吨，加上索具0.5吨，总计12吨）。
     • 作业半径（幅度）：卡车停放位置和基础位置决定了作业半径。假设最大作业半径为 10米。
     • 所需臂长：卸车时高度要求不高，但为了安全越过卡车护栏，选择 【主臂18.6米】 足够。
  4. 查阅性能表（以全伸支腿+全配重性能表为例）：
     • 找到 【臂长18.6米】 这一列。
     • 向下找到 【幅度10米】 这一行。
     • 行列交叉点的数值，即为该工况下的额定起重量。查表可知，在10米幅度、18.6米臂长下，额定起重量约为14.8吨。
  5. 安全判定：
     • 吊物总重12吨 < 额定起重量14.8吨。
     • 结论：安全，可以作业。 操作时还需注意起升高度，确保有足够的安全距离。

案例二：厂房内设备检修（大半径、受限空间作业）

• 场景描述：在一个厂房内，需要更换一台位于车间中央、重约5吨的电机。厂房高度限制，吊车无法过于靠近设备，且支腿不能完全展开。
• 工况分析与性能表应用：
  1. 选择工况：受空间限制，支腿只能 【半伸】（或使用特定的小支腿跨距工况）。注意：半伸工况的稳定性远低于全伸，起重能力会大幅下降。
  2. 确认配重：空间允许的情况下，尽量安装全配重。
  3. 确定关键参数：
     • 吊物重量：5吨（含索具）。
     • 作业半径：由于设备在中央，吊车需停在边缘，作业半径可能达到 18米。
     • 所需臂长：厂房有高度限制，需计算最低限度臂长。假设需要 【主臂25.4米】。
  4. 查阅性能表（切换到半伸支腿工况性能表）：
     • 找到 【臂长25.4米】 列。
     • 找到 【幅度18米】
