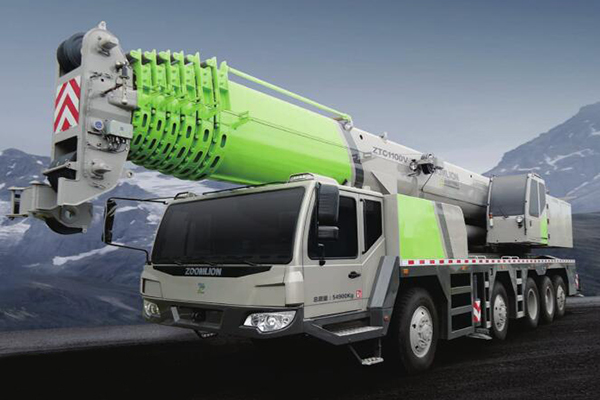

好的，中联重科ZTC1100V是一款110吨级的汽车起重机，其起重性能表是驾驶员和施工方案制定者进行安全、高效作业的“圣经”。精通其应用是避免超载、确保安全的关键。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用ZTC1100V的起重性能表。

核心概念回顾：性能表的关键参数

在分析案例前，必须先理解性能表的几个核心维度：

1. 工况（Configuration）：这是选择正确性能表的前提。ZTC1100V主要有：

   • 主臂工况：使用基本臂（五节臂）进行起重。
   • 副臂工况：在主臂末端安装副臂，用于需要更大高度的作业。
   • 固定副臂工况：副臂与主臂成一定夹角固定，用于特定的高、远作业。
   • 风电臂工况：专门为风机吊装设计的特殊臂架组合。

2. 幅度（Radius）：吊钩中心线到起重机回转中心的水平距离。这是查表时最关键的参数。

3. 臂长（Boom Length）：主臂伸出的长度。

4. 额定起重量（Rated Capacity）：在特定工况、臂长和幅度下，允许起吊的最大重量。

5. 支腿跨距（Outrigger Span）：全伸/半伸/不全伸。跨距越大，稳定性越好，起重能力越强。性能表通常基于全支腿工况制定。

应用案例

案例一：厂房钢结构吊装（主臂工况 - 中幅度、中重量）

• 场景描述：在开阔的工地吊装一段重30吨的钢梁。需要将钢梁吊起并安装到离起重机约15米远的基座上，安装高度约20米。
• 应用步骤：
  1. 确定工况：安装高度20米，主臂完全可以覆盖，无需副臂。因此选择 “主臂工况” 性能表。
  2. 确定关键参数：
     • 重量：30吨（包括吊钩、索具等所有重量）。
     • 幅度：15米（钢梁就位时吊钩的幅度）。
     • 臂长估算：臂长需要 ≥ √(幅度² + 高度²) = √(15² + 20²) ≈ 25米。考虑到吊钩和滑轮组高度，选择28米臂长是安全且合适的。
  3. 查表：找到ZTC1100V主臂工况性能表（全支腿）。
     • 在“臂长”列找到 28米。
     • 在“幅度”行找到 15米。
     • 行列交叉点即为该条件下的额定起重量。假设查表结果为 38吨。
  4. 安全判定：
     • 吊重（30吨）< 额定起重量（38吨）。
     • 结论：作业安全，可以执行。
  5. 额外考虑：如果现场有风，或需要回转，需考虑动载影响，应保留更大的安全余量。

案例二：高层建筑设备吊装（副臂工况 - 大高度、小重量）

• 场景描述：需要将一台重8吨的空调机组吊到80米高的楼顶。现场空间有限，起重机需要停在离大楼约20米的地方。
• 应用步骤：
  1. 确定工况：80米的高度远超主臂极限（主臂全伸约50多米），必须使用副臂工况。
  2. 确定关键参数：
     • 重量：8吨。
     • 幅度：20米。
     • 臂架组合：需要根据性能表选择主臂+副臂的组合。例如，选择“主臂44.5米 + 副臂18.1米”，总臂长62.6米，加上吊钩高度，可满足80米要求。
  3. 查表：切换到 “副臂工况” 性能表。
     • 找到对应的臂架组合，如 “44.5m + 18.1m”。
     • 在幅度 20米 列下查找额定起重量。假设查表结果为 12吨。
  4. 安全判定：
     • 吊重（8吨）< 额定起重量（12吨）。
     • 结论：从起重能力上看是可行的。
