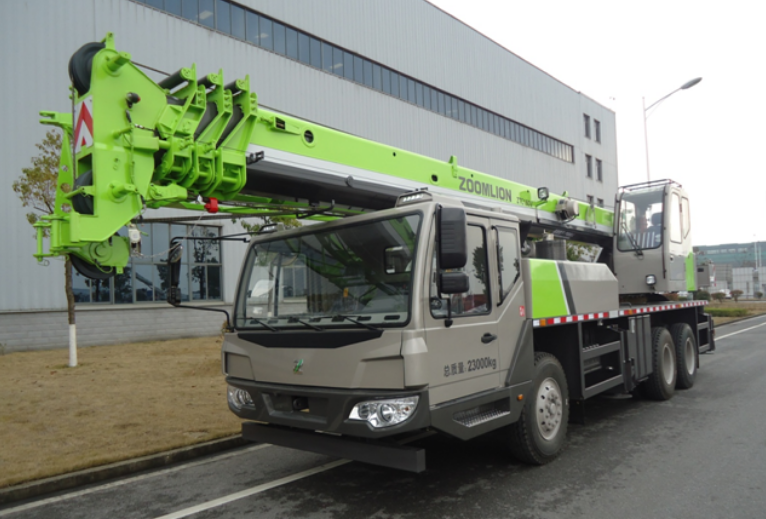

好的，中联重科 ZTC160V451 是一款16吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个典型的工况应用案例，详细说明如何正确查询和应用这份性能表。

首先，理解性能表的关键要素

在查看案例前，必须先明白性能表的几个核心参数：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。这是最重要的参数。
2. 额定起重量（Q）： 在该工作幅度下，起重机允许安全起吊的最大重量。
3. 臂长（L）： 主臂伸出的长度。
4. 支腿工况： 全支腿（全方位）或半支腿（侧方/后方）。ZTC160V451 的性能表通常基于全支腿工况。
5. 倍率： 滑轮组的穿绳方式，影响最大起重量和起升速度。

重要原则：

• 性能表是“静态”的，实际作业是“动态”的。 吊重旋转时，工作幅度会变化，必须按最不利工况（即最大工作幅度）来校核。
• 额定起重量已包含吊钩、索具的重量。 计算时需从额定起重量中扣除吊钩和索具的重量，才是能吊的物件净重。
• 严禁超载！ 性能表上的数据是极限值，通常作业时应保留适当的安全余量。

---

应用案例

案例一：厂房内设备安装（短臂、小幅度作业）

• 场景描述： 需要在厂房内将一个重 4.5 吨的设备吊装就位。作业空间狭窄，设备需要平移的距离很短，但定位要求精确。现场地面坚实平整。
• 应用步骤：
  1. 确定工况： 使用全支腿，地面坚实，工况理想。
  2. 查询性能表（假设查询ZTC160V451部分性能数据）：
     • 我们选择较短的臂长以保证稳定性，例如使用 10.2米 基本臂。
     • 目标是将设备吊起并微微平移，工作幅度预计在 3.5米 左右。
  3. 查表： 在臂长10.2米这一列，找到工作幅度3.5米对应的额定起重量。假设性能表显示为 16.0吨。
  4. 计算与决策：
     • 主吊钩重量约0.3吨，索具重量约0.1吨，总计约0.4吨。
     • 允许吊载的物件净重 = 16.0吨 - 0.4吨 = 15.6吨。
     • 设备重量4.5吨 << 15.6吨，安全余量充足，作业安全。
  5. 注意事项： 尽管重量很轻，但仍需缓慢平稳操作，避免设备晃动撞击厂房结构。

案例二：市政管道吊装（中长臂、需回转作业）

• 场景描述： 在市政道路施工中，需要将一根长12米、重6吨的混凝土管道吊入沟槽中。吊车停在沟槽一侧，需要将管道吊起、回转约70度后下放。
• 应用步骤：
  1. 确定工况： 全支腿，但需注意沟槽边缘的承重能力，必要时加垫钢板。
  2. 确定关键参数： 管道较长，为避免碰撞，需要一定臂长。假设选择 18.3米 臂长。吊装开始时，管道在车侧方，工作幅度较小（如5米）；但回转至沟槽正上方时，幅度最大，这是最不利工况。
  3. 查表（按最不利工况）： 在臂长18.3米这一列，找到最大工作幅度（假设回转后幅度为7米）。查表得额定起重量为 7.5吨。
  4. 计算与决策：
     • 吊钩索具重约0.4吨。
     • 允许吊载的物件净重 = 7.5吨 - 0.4吨 = 7.1吨。
     • 管道重量6吨 < 7.1吨，理论上是安全的。
  5. 注意事项：
     • 必须校核整个回转过程！ 要确保从起吊点到就位点之间的所有幅度下，额定起重量都大于6吨。如果回转路径中会经过幅度9米的位置
