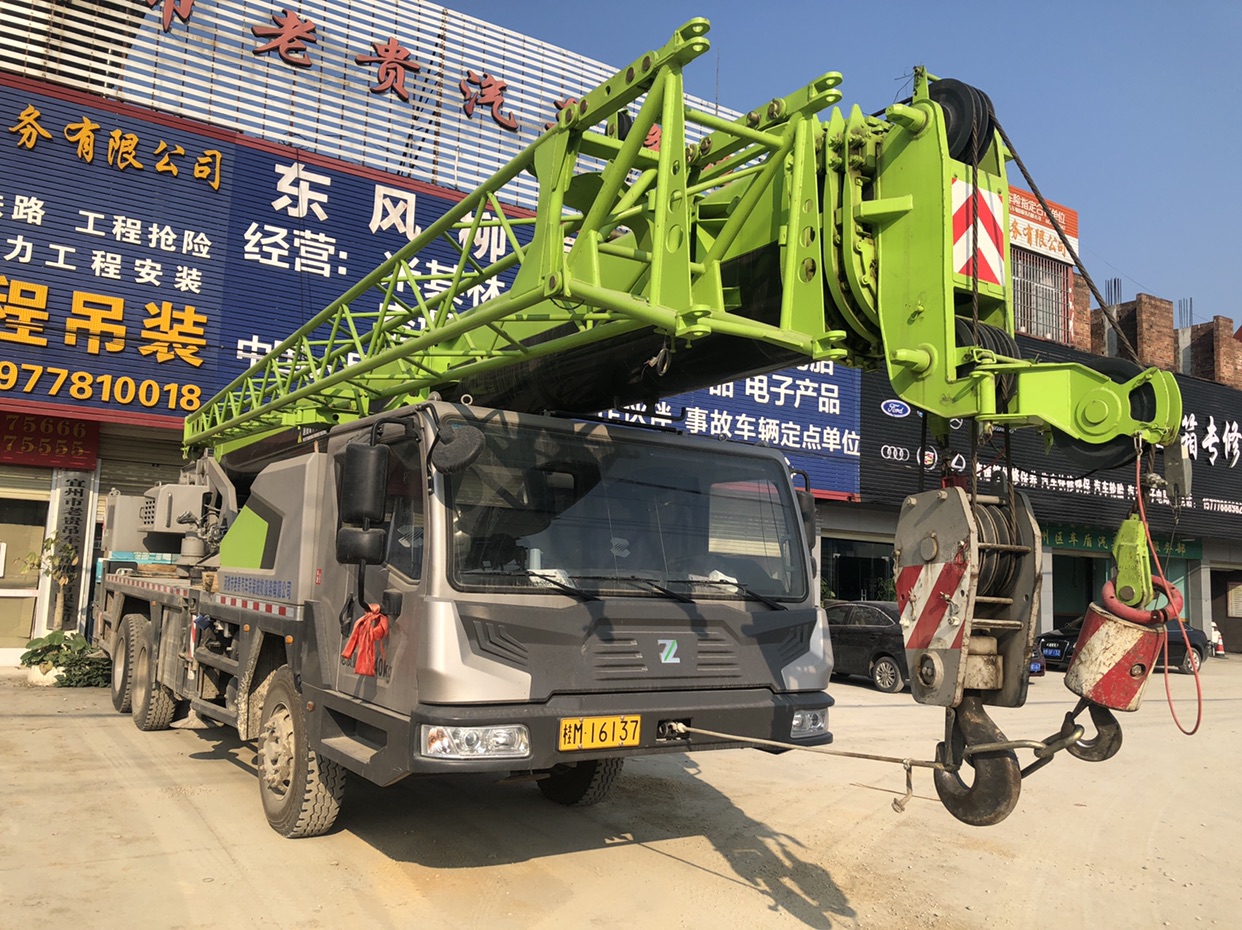

好的，我们来详细解析一下中联重科ZLJ5332JQZ25E（通常简称25吨吊车）的起重性能表在不同工况下的具体应用案例。

首先，需要明确几个核心概念：

• 起重性能表：是吊车的“生命线”，它规定了在不同工作幅度（吊臂回转半径）、不同臂长、以及不同配重和支腿状态下，吊车能够安全起吊的最大重量。任何操作都必须严格遵守此表。
• ZLJ5332JQZ25E的关键参数：
  • 最大额定起重量：25吨。
  • 主臂最大长度：39.5米（可能有三节或四节臂的版本）。
  • 副臂：通常可加装，可进一步延伸臂长。
  • 支腿：全伸状态提供最稳定的作业基础。

核心原则：起重性能表是动态的，起重量随幅度增大而急剧减小，随臂长加长而减小。

---

应用案例场景分析

以下是几个典型的工况应用案例，说明如何查询和应用性能表。

案例一：近距离重物吊装（安装设备基础）

• 工况描述：在空旷的工地上，需要将一台重18吨的机械设备吊装到混凝土基础上。吊车可以停放在设备基础旁边，作业半径很小。
• 应用分析：
  1. 确定工况：使用全支腿，基本臂（最短臂长，约10.4米） 工况。这是吊车最稳定、起重能力最强的状态。
  2. 查询性能表：查找“主臂工况表”中，臂长为10.4米或10米左右的那一列。然后横向查找“工作幅度”。
  3. 数据匹配：假设工作幅度为5米。在10.4米臂长、5米幅度下，性能表显示的最大起重量可能为24吨或25吨。
  4. 安全校核：设备重18吨，远小于24吨的额定起重量。结论：安全，可以作业。
  5. 关键点：此工况利用了吊车在“小幅度、短臂”下的最大起重能力。操作时需确保支腿完全伸出、地面坚实。

案例二：中距离、中高度吊装（楼板预制件安装）

• 工况描述：在建造一栋3层楼（约12米高）时，需要将一块重5吨的楼板预制件吊装到位。吊车需要停在楼边，吊臂需要伸到楼体上方。
• 应用分析：
  1. 确定工况：使用全支腿，需要伸出部分吊臂以达到高度和距离。假设需要臂长20米，工作幅度为10米。
  2. 查询性能表：查找臂长20米对应的列，再找到工作幅度10米对应的行。
  3. 数据匹配：在20米臂长、10米幅度下，性能表显示的最大起重量可能为7.5吨。
  4. 安全校核：预制件重5吨，小于7.5吨的额定起重量。结论：安全，可以作业。
  5. 关键点：此工况是25吨吊车的典型应用。必须注意，从案例一的24吨到本案的7.5吨，起重能力下降非常明显。操作时要平稳，防止因惯性导致幅度增大而发生危险。

案例三：远距离、大臂长吊装（钢结构屋面梁）

• 工况描述：在一个单层厂房内，需要安装一根重3吨的屋面钢梁，厂房跨度大，吊车需要停在厂房中心，吊臂需要覆盖整个跨度。
• 应用分析：
  1. 确定工况：这是极限工况。需要使用全支腿和全伸主臂（39.5米）。
  2. 查询性能表：查找臂长39.5米对应的列。假设钢梁安装位置的工作幅度为25米。
  3. 数据匹配：在39.5米臂长、25米幅度下，性能表显示的最大起重量可能仅为2.8吨或3吨（已接近性能表末尾）。
  4. 安全校核：钢梁重3吨，与额定起重量基本相等。结论：非常危险，严禁作业！
  5. 解决方案与决策：
     • 方案A（推荐）：重新规划吊车站位，减小工作幅度。例如，将吊车开到离安装
