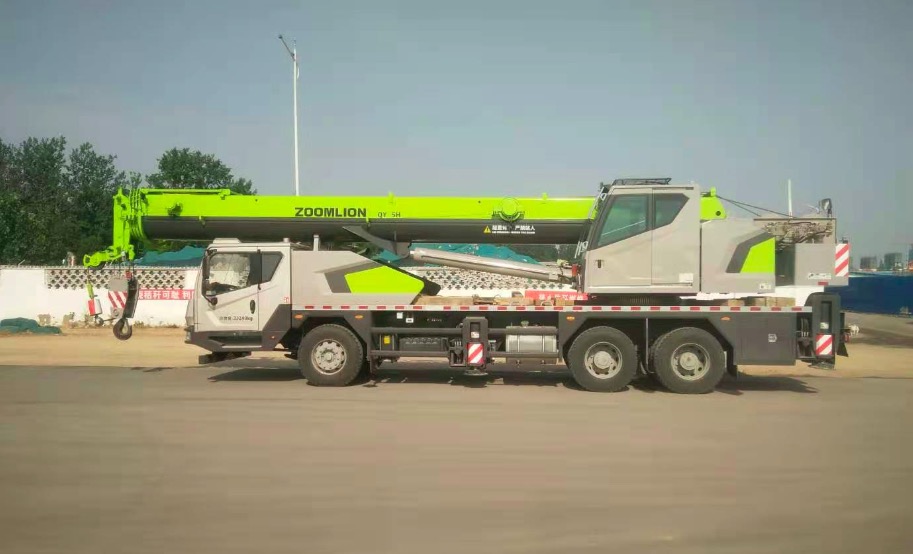

好的，我们来详细解析一下中联重科ZLJ5330JQZ25H（通常简称25H）这款25吨汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车司机的“生命线”和“法律文书”。任何吊装作业前，都必须根据性能表进行精确计算，确保作业在安全范围内。

一、认识ZLJ5330JQZ25H的基本工况

25H作为一款经典的25吨级起重机，通常配备主臂和副臂（桁架臂），其性能表主要基于以下几个关键变量：

1. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。
3. 支腿工况： 全支腿（全方位）或半支腿（侧方/后方）。性能表通常默认为全支腿工况下的数据，这是最稳定的工况。
4. 配重： 25H通常有固定的主配重，性能表数据基于标准配重。

重要提示：性能表中的额定起重量已包含吊钩的重量（如主钩、副钩）。

---

二、应用案例解析

我们模拟几个典型的施工现场场景，来演示如何查询和应用性能表。

案例一：工地设备卸车与就位（常规作业）

• 场景： 需要将一台重10吨的水泵从卡车上吊下，并安装到15米外的混凝土基座上。现场作业空间充足，可以全支腿作业。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 10吨（必须明确，包括索具重量，假设为0.2吨，则总重为10.2吨）。
     • 所需幅度： 为了安全，卡车和基座都应放在吊车侧方或后方。假设吊车停在中间，最大作业幅度需要约12米。
     • 所需臂长： 设备离地高度不高，但需要考虑吊起高度和回转空间。假设需要18米左右的臂长。
  2. 查询性能表：
     • 找到对应 18米臂长 的那一列。
     • 在表中横向查找 12米幅度 对应的行。
     • 交叉点查到的数字就是该工况下的额定起重量。假设查表结果为 11.5吨。
  3. 安全判定：
     • 总吊重10.2吨 < 额定起重量11.5吨。
     • 结论： 作业在安全范围内，可以执行。
  4. 注意事项：
     • 这是最理想的工况，但仍需缓慢起钩，观察支腿是否扎实，确保无下沉。

案例二：厂房内设备安装（大臂需伸得长，幅度大）

• 场景： 在一個高8米的厂房内，需要将一台重4吨的空调机组吊装到房顶的钢架上。由于厂房立柱和设备的限制，吊车不能太靠近，工作幅度需要达到20米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 4吨（含索具）。
     • 所需幅度： 20米。
     • 所需臂长： 厂房高8米，加上吊索具和设备本身高度，以及必要的安全距离，主臂需要伸出约22米。
  2. 查询性能表：
     • 找到 22米臂长 列。
     • 查找 20米幅度 行。
     • 交叉点数值可能仅为 4.5吨 左右（甚至更低，具体需查真实性能表）。
  3. 安全判定：
     • 总吊重4吨 < 额定起重量4.5吨。
     • 结论： 虽然理论上可行，但已非常接近极限（负载率约89%），属于高风险作业。
  4. 风险控制与决策：
     • 必须使用副臂？ 22米臂已接近主臂极限（25H主臂可能约31米），但此工况下幅度太大，使用副臂会进一步降低起重能力，可能无法吊装。因此优先使用主臂。
     • 精细化操作： 必须由经验丰富的司机操作，动作要极其平稳缓慢，防止晃动导致幅度增大（幅度增大，起重能力急剧下降！）。
     • 考虑替代方案：
