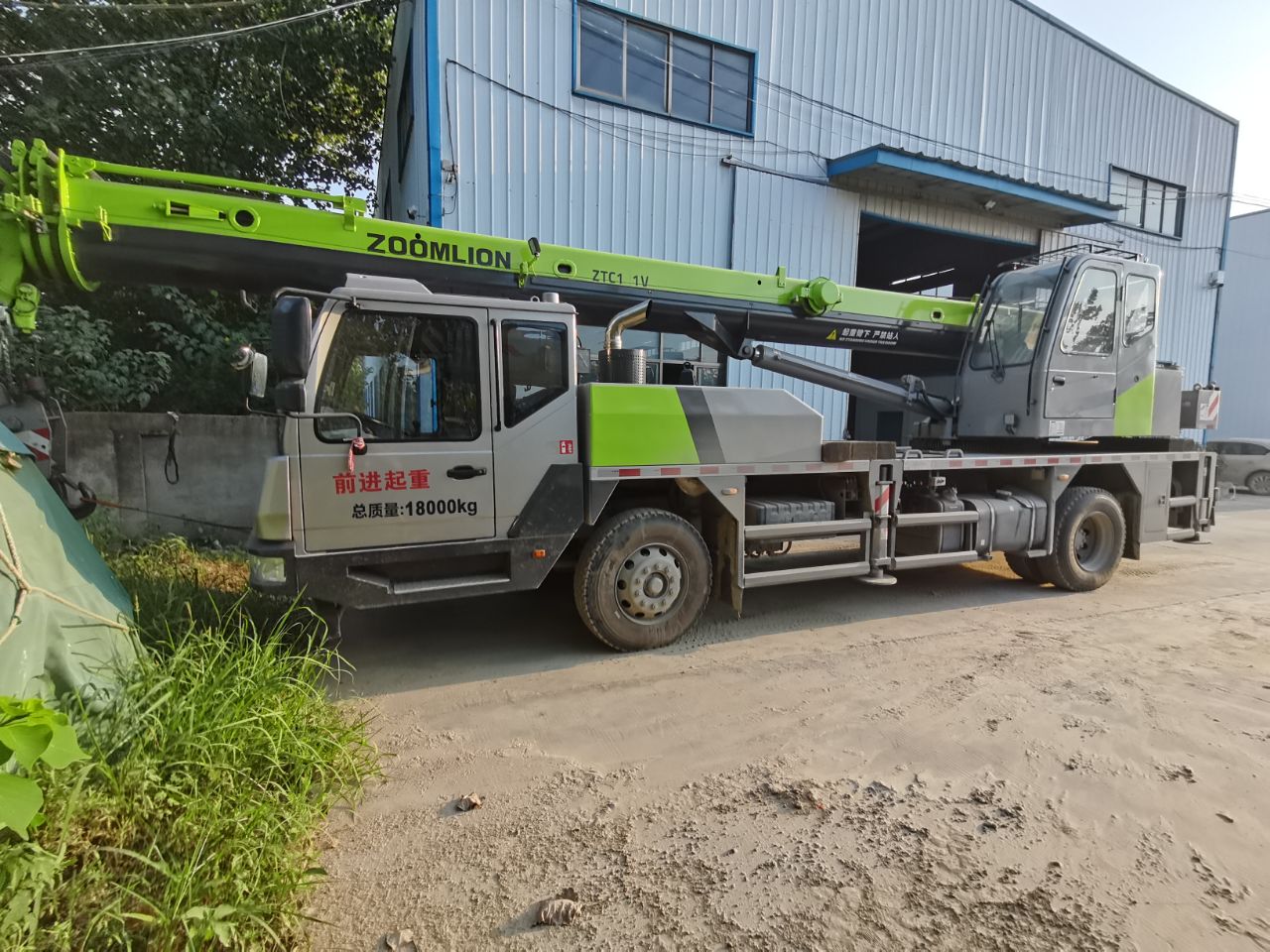

好的，中联ZLJ5180JQZ12V是一款非常经典的12吨级汽车起重机。其“起重性能表”是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将结合几个典型的工况案例，详细说明如何应用这份性能表，以确保作业安全。

首先，理解性能表的关键参数

在查看案例前，必须明确性能表的几个核心要素：

1. 额定起重量： 在不同幅度（吊臂回转半径）和吊臂长度下，起重机所能安全起吊的最大重量。这是性能表的核心。
2. 幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
3. 吊臂长度： 主臂伸出的长度。吊臂伸得越长，在相同幅度下，起重能力越小。
4. 支腿状况： 性能表通常基于全支腿、全伸（最稳定工况）的情况。如果使用半支腿或不平整地面，能力会大幅下降，需要查阅特定表格或进行折减计算。
5. 额定负荷表 vs. 额定负荷图：
   • 表： 以网格形式列出具体数值，精确但需要插值估算。
   • 图： 以曲线形式展示，直观显示不同臂长下的起重量-幅度关系。

应用案例详解

案例一：厂房内设备安装（精确计算，规避风险）

• 工况描述： 需要将一台重3吨的设备吊装到厂房内指定位置。设备需要越过一个障碍物，吊装就位时，吊臂幅度约为10米。由于厂房高度限制，吊臂长度需伸出15.2米。
• 应用步骤：
  1. 确定关键参数： 已知需求起重量 = 3吨，需求幅度 ≈ 10米，需求臂长 = 15.2米。
  2. 查阅性能表： 找到ZLJ5180JQZ12V性能表中“主臂工况”下，臂长为15.2米的那一列。
  3. 对比核实： 查看在10米幅度时，对应的额定起重量是多少。假设性能表显示如下：
     • 臂长15.2米，幅度9米时，额定起重量为3.2吨。
     • 臂长15.2米，幅度11米时，额定起重量为2.8吨。
  4. 线性插值判断： 在10米幅度时，额定起重量大约在3.0吨左右。我们的设备正好是3吨。
  5. 安全决策：
     • 风险极高！ 实际起重量（3吨）非常接近甚至等于额定起重量（约3吨），没有安全余量。
     • 正确做法： 必须重新规划吊装方案。例如：
       • 尝试缩短幅度，将车停得更近一些，使幅度降到8米或9米。
       • 如果无法移动车辆，确认设备重量是否包含吊索具（通常有0.1-0.2吨的余量），如果总重超过3吨，则绝对禁止吊装。
       • 考虑使用更大吨位的起重机。
     • 结论： 性能表在此案例中的作用是亮起红灯，阻止了一次潜在的超载事故。

案例二：市政绿化树木移植（考虑吊臂长度和幅度变化）

• 工况描述： 需要将一棵重1.5吨、连带土球的大树从卡车吊运到路边的树坑中。树坑距离路边有5米远，树高要求吊臂起升高度至少12米。
• 应用步骤：
  1. 确定关键参数： 起重量 = 1.5吨，需求幅度 ≥ 5米，需求吊臂高度 ≥ 12米（吊臂长度需大于幅度和高度构成的斜边，约13米）。
  2. 查阅性能表： 选择臂长13.8米（一个常用长度档位）。
  3. 对比核实： 查看13.8米臂长下，不同幅度的起重能力。假设性能表显示：
     • 幅度5米时，额定起重量为5.5吨。
     • 幅度7米时，额定起重量为3.8吨。
     • 幅度10米时，额定起重量为2.2吨。
  4. 安全分析：
     • 需求重量1.5吨远小于在5-7米幅度下的额定
