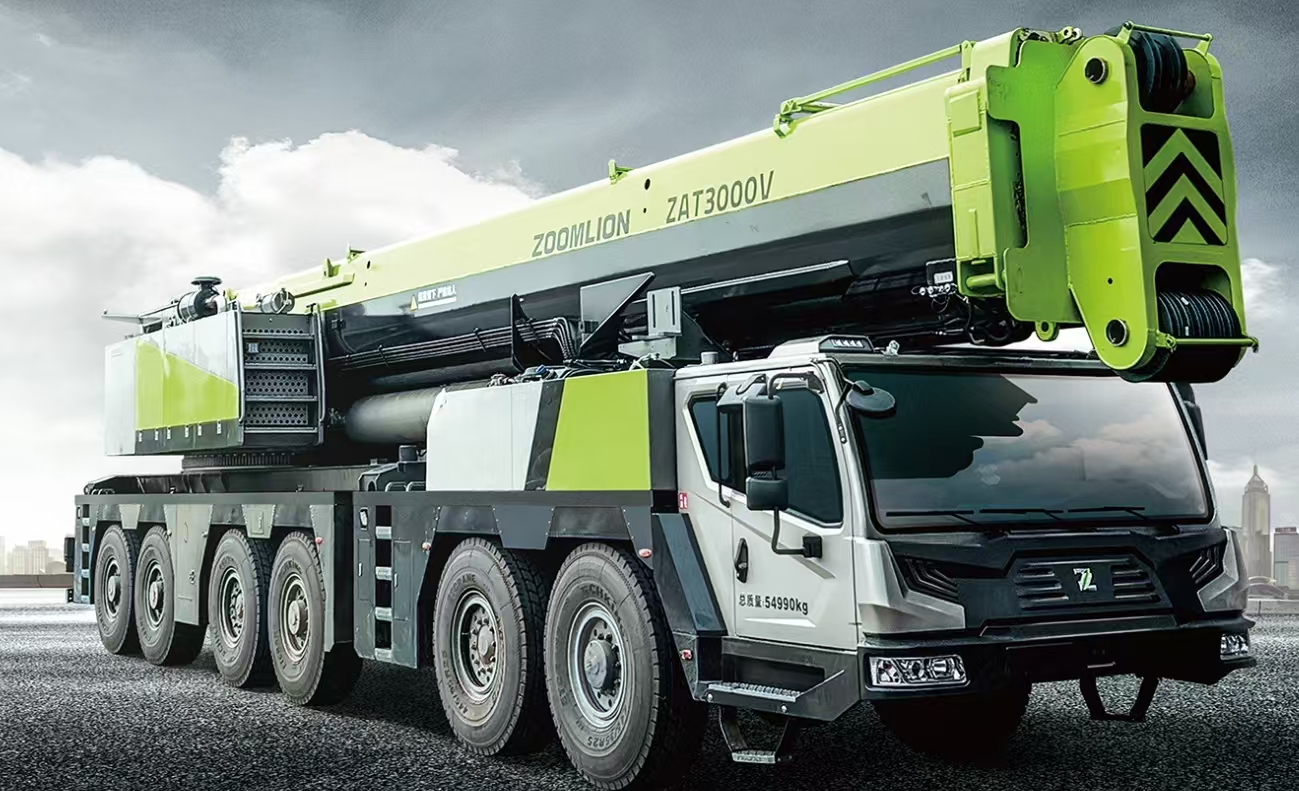

好的，中联重科 ZAT3000V753 是一款 300 吨级的全地面起重机，其起重性能表是驾驶员和安全员在现场作业的“圣经”。正确应用性能表是确保吊装安全、高效的核心。

下面我将通过几个典型的工况案例，详细说明如何查找、解读和应用 ZAT3000V753 的起重性能表。

第一步：理解性能表的关键参数

在查看任何案例前，必须明白性能表上的几个核心变量：

1. 工况（Configuration）：这是性能表的基础。ZAT3000V753 主要有：

   • 主臂工况：使用基本臂（约15.8米）和中间节臂进行吊装。
   • 主臂+副臂工况：在主臂末端连接副臂（如桁架式副臂），用于需要更大高度的作业，如风电、化工塔罐安装。
   • 塔式工况：一种特殊的副臂安装方式，副臂与主臂成一定角度，能极大提升吊装高度，但起重能力会显著降低。
   • 超起工况：使用超起装置（一种可伸缩的后撑杆和配重），能大幅提升起重性能和稳定性，尤其是在大半径、大吨位吊装时。ZAT3000V753 作为大吨位吊车，超起是其核心性能的体现。

2. 幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是决定起重量的最关键因素。

3. 臂长（Boom Length）：主臂伸出的长度。

4. 额定起重量（Rated Capacity）：在特定工况、臂长和幅度下，起重机允许安全起吊的最大重量。

5. 配重（Counterweight）：起重机后方配置的重量，用于平衡吊重。ZAT3000V753 通常有固定配重和可选的额外配重。

应用案例

案例一：桥梁预制梁吊装（主臂工况 + 超起）

• 场景描述：需要在空旷的桥梁工地上，将一片重 85 吨的预制箱梁吊装到桥墩上。吊装幅度预计为 14 米。
• 应用步骤：
  1. 确定工况：由于是常规重型吊装，使用主臂工况。为了获得最佳的稳定性和起重能力，必须使用超起装置。假设配置为：全配重 + 超起。
  2. 查找对应性能表：找到《ZAT3000V753 主臂工况性能表（带超起）》。
  3. 确定臂长：桥墩高度约15米，加上吊索具高度和梁本身高度，所需起升高度约22米。查看性能表，臂长选择 24米 或 28米 的档位都能满足高度要求。
  4. 查重：
     • 在 24米臂长 一列，查找 14米幅度 对应的额定起重量。假设性能表显示为 98 吨。
     • 在 28米臂长 一列，查找 14米幅度 对应的额定起重量。假设性能表显示为 90 吨。
  5. 分析与决策：
     • 两个臂长方案都能吊起 85 吨（98t > 85t, 90t > 85t）。
     • 选择 24米臂长更优，因为其额定起重量（98t）留有更大的安全余量（(98-85)/85 ≈ 15%）。同时，更短的臂长刚性更好，吊装过程更平稳。
     • 安全校核：还需计算吊钩、索具的重量（例如约2吨），所以总吊重为 85 + 2 = 87吨。87吨仍然小于98吨，方案安全。
     • 现场执行：支车时，确保回转中心距离梁的落点水平距离（幅度）控制在14米以内。全程监控幅度变化，严禁超载。

案例二：风力发电机组检修（主臂 + 副臂工况）

• 场景描述：更换一台2.5MW风机的发电机，设备重约70吨，轮毂中心高度为90米。
• 应用步骤：
  1. 确定工况：高度要求极高，必须使用 主臂+副臂工况，并且很可能需要 带超起。
  2. 查找性能表：找到《ZAT3000V753 主臂+副臂工况性能表》。性能表会明确标注主臂长度、副臂长度和
