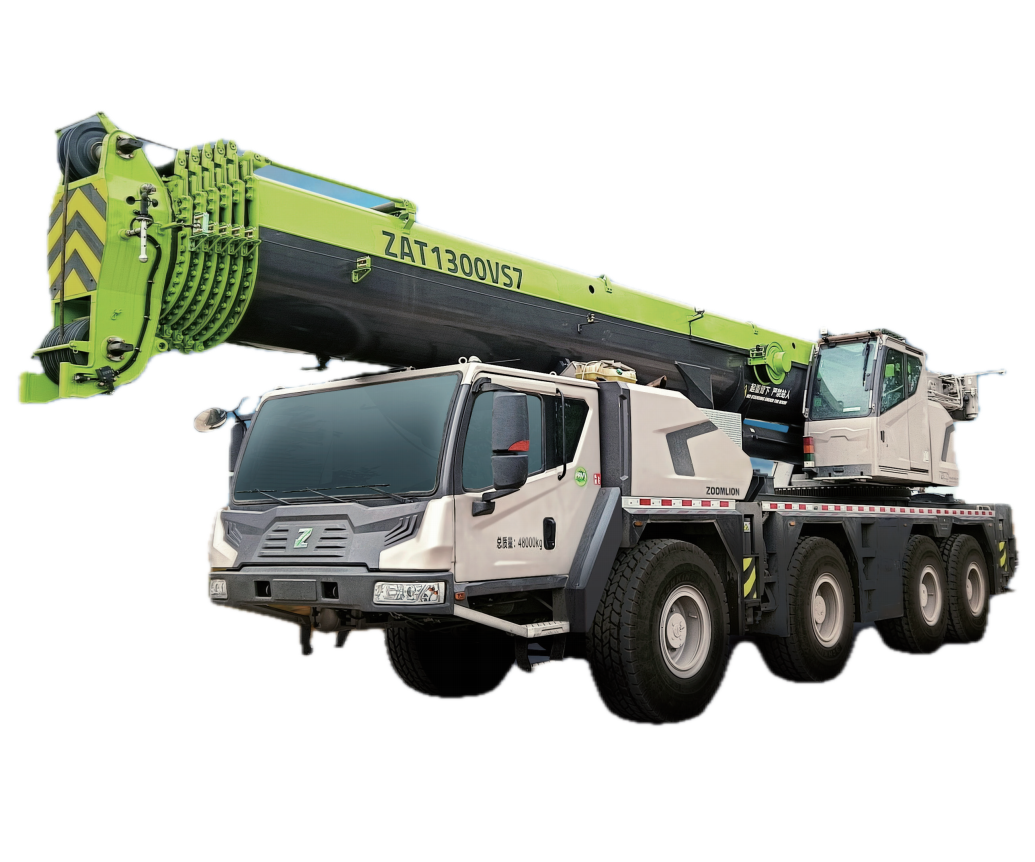

好的，我们来详细解析一下中联重科ZAT1300VS7全地面起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

ZAT1300VS7 基本参数回顾：

• 最大起重量： 130吨
• 主臂长度： 14.5米 ~ 62米（基本臂+伸缩臂）
• 副臂长度： 可选配，最大可延伸至臂长超过100米
• 典型工况： 主要取决于支腿的伸展情况和配重的使用情况，例如：
  • 全支腿、全配重工况： 性能最优。
  • 半支腿、部分配重工况： 性能会大幅降低。
  • 带副臂工况： 用于高、远距离吊装，但起重量会显著减小。

---

应用案例解析

我们将通过三个典型的吊装场景，来演示如何查询和应用ZAT1300VS7的起重性能表。

案例一：风电设备检修（中距离、中重量、高精度）

• 场景描述： 在某风电场，需要更换一台风机机舱内的发电机，发电机重量为65吨。作业半径（吊车回转中心到发电机安装位置的水平距离）预计为20米。安装高度约80米。
• 工况选择：
  1. 确定臂长： 高度80米，加上吊钩、索具的高度，以及安全余量，需要主臂+副臂组合。假设选择主臂62米 + 副臂24米的工况。
  2. 确定配置： 为确保稳定性和最大性能，使用全伸支腿、全配重工况。
• 查询性能表：
  1. 找到对应“62米主臂 + 24米副臂，全支腿全配重”的性能表分页。
  2. 在表格的“工作半径”一列中找到 20米。
  3. 横向查看该行对应的“额定起重量”。假设查表结果为 70吨。
• 应用分析与决策：
  • 安全性校核： 设备重量65吨 < 额定起重量70吨。符合安全要求。
  • 余量考虑： 有5吨的安全余量（70t - 65t），考虑到风载、动态载荷等不确定因素，这个余量是合理且必要的。
  • 结论： 该工况下，ZAT1300VS7可以安全执行此次吊装任务。操作时需缓慢起钩，密切观察力矩限制器的读数，确保实际载荷始终在安全范围内。

案例二：厂房钢结构吊装（小半径、大重量）

• 场景描述： 在新建工业厂房中，需要安装一根重达95吨的大型钢梁。作业场地平坦，作业半径很小，仅为10米。
• 工况选择：
  1. 确定臂长： 厂房高度不高，使用较短主臂即可，例如 30米主臂。
  2. 确定配置： 追求最大起吊能力，必须使用全伸支腿、全配重工况。
• 查询性能表：
  1. 找到“30米主臂，全支腿全配重”的性能表。
  2. 在“工作半径”列找到 10米。查表得额定起重量为 115吨。
• 应用分析与决策：
  • 安全性校核： 95吨 < 115吨。安全。
  • 关键点： 此工况下，吊车的起重能力有较大富余。但需注意：
    • 地面承载力： 95吨的重量集中在支腿下，必须确认地面承载力足够，必要时铺设路基板。
    • 吊点选择： 钢梁较长，需计算好吊点位置，确保钢梁水平起吊，避免单侧受力过大。
  • 结论： 此工况非常适合此次吊装。优势在于小半径下起重量大，作业效率高。

案例三：化工厂受限空间内设备安装（大半径、场地受限）

• 场景描述： 在现有化工厂区内，更换一个重量为25吨的反应釜。由于周围有管廊和设备，吊车无法完全展开支腿，只能使用半支腿工况
