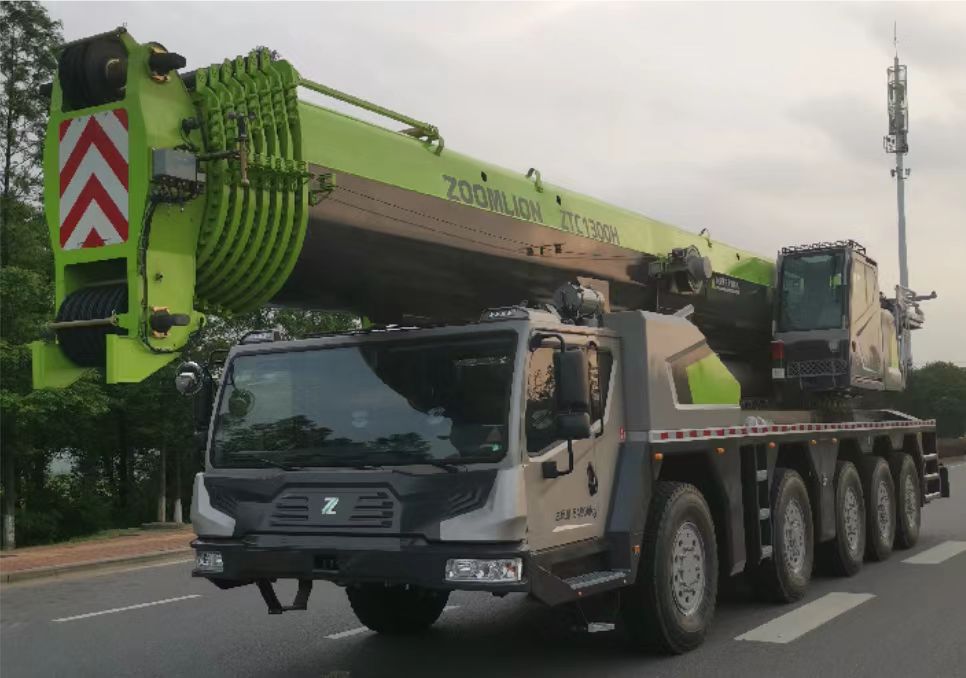

好的，中联重科 ZTC1300H853 是一款130吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用其起重性能表。

核心前提：理解性能表的关键参数

在查看案例前，必须先理解性能表的几个核心要素：

1. 工况（配置）：ZTC1300H853 通常有多种工况，最常见的是：

   • 主臂工况：使用基本臂（最长臂）进行起重。
   • 副臂工况：在主臂末端加装副臂，以增加起升高度，但会大幅降低起重能力。
   • 塔式副臂工况：副臂与主臂成一定夹角，用于需要极高起升高度和较小作业半径的场合，如电厂、高层建筑核心筒。

2. 作业半径：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。

3. 臂长：起重机主臂伸出的长度。在相同半径下，臂越长，起重能力越低。

4. 配重：ZTC1300H853 可能配备不同吨位的配重（如全配重、半配重）。性能表通常基于“全配重”给出，使用更少的配重会降低起重能力。

5. 支腿模式：全伸支腿（360°全方位作业）或半伸支腿（特定角度作业）。性能表通常以最稳定的“全伸支腿”为基准。

应用案例

案例一：市政桥梁预制梁板吊装（主臂工况）

• 场景描述：在城市高架桥建设中，需要将一块重 45吨 的预制钢筋混凝土梁板吊装到桥墩上。现场空间开阔，支腿可以全伸。桥墩高度为 12米。梁板需要被吊起并水平移动约 10米 的距离。
• 性能表应用步骤：

  1. 确定工况：此作业不需要额外高度，使用主臂工况即可。

  2. 确定关键参数：

     • 吊装重量：45吨（需加上吊钩、索具重量，假设总计 47吨）。
     • 所需作业半径：为保证安全，吊车需与桥墩保持一定距离。假设吊装就位时，最大作业半径为 12米。
     • 所需臂长：桥墩高12米，加上梁板高度和吊索高度，吊钩至少需要达到 15米 的高度。查询性能表，在12米半径下，多长的臂长可以满足高度要求且起重能力足够。

  3. 查询性能表（主臂工况表示例）：

     作业半径 (m)	臂长 13.5m (吨)	臂长 18.1m (吨)	臂长 22.7m (吨)	...	臂长 44.5m (吨)
     10	60.0	54.5	48.0	...	19.0
     12	50.0	45.0	40.0	...	16.5
     14	41.5	37.5	33.5	...	14.5

  4. 分析与决策：

     • 在 12米 半径下，如果使用 18.1米 臂长，额定起重量为 45.0吨。
     • 我们的吊装总重量为 47吨 > 45.0吨，超载！不可行！
     • 解决方案：
       • 方案A（最佳）：缩短作业半径。将吊车向桥墩靠近，使作业半径变为 10米。在10米半径、18.1米臂长下，额定起重量为 54.5吨 > 47吨，安全。
       • 方案B：使用更短的臂长。查询13.5米臂长在12米半径下的能力为 50.0吨 > 47吨，也安全，但需验证13.5米臂长是否能满足15米的起升高度要求。

  5. 结论：选择方案A，将吊车定位在距离桥墩10米处，使用18.1米左右的主臂长度，安全完成吊装。
