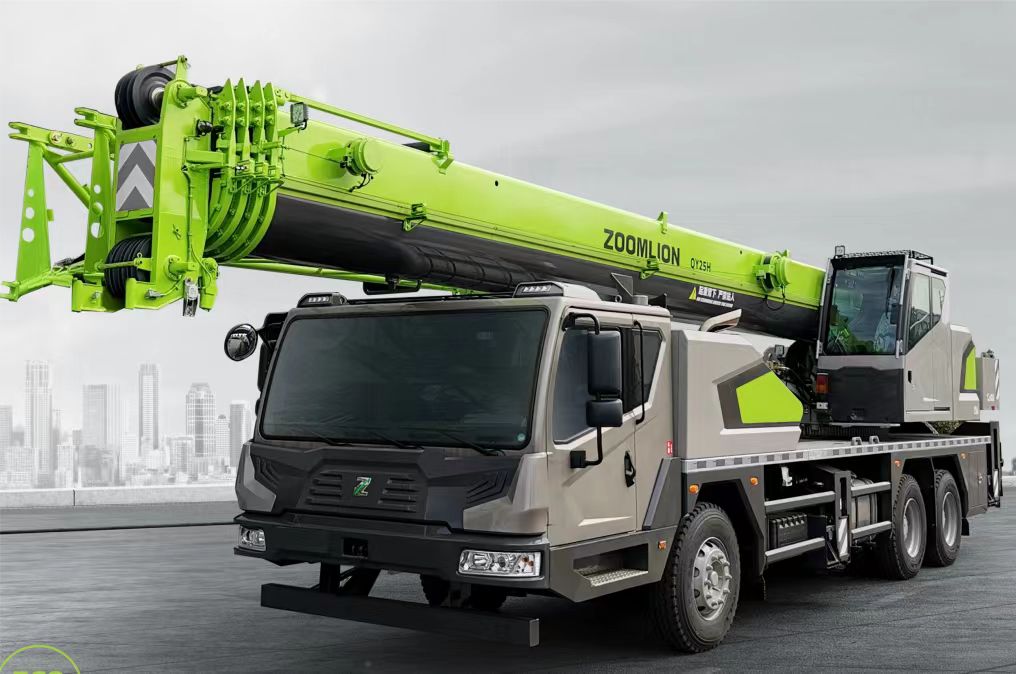

好的，我们来详细探讨一下中联重科QY25H.552这款经典25吨汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，要明确核心原则：起重性能表是吊装作业的生命线，任何操作都必须在表格规定的范围内进行。 性能表主要受三个因素影响：起重幅度（工作半径）、臂长、配重状态。QY25H.552通常有10.4吨基本配重和5吨中央配重可选。

以下是几个典型的应用案例：

案例一：城市立交桥预制梁板吊装（使用基本臂，小半径作业）

• 工况描述：在市区立交桥工地，需要将一块重9吨、长10米的预制钢筋混凝土人行道板吊装到桥墩上。作业空间狭窄，吊车需要尽量靠近桥墩停放。现场使用基本臂（10.5米）即可满足高度要求。
• 查表与应用：
  1. 确定参数：货物重量9吨，计划使用基本臂（10.5米）。
  2. 查找性能表：在性能表中找到“主臂长度10.5米”这一列。
  3. 确定最大作业半径：在10.5米臂长下，查看额定起重量。例如，在3米半径时，额定起重量可能为25吨，远大于9吨，很安全。但我们需要知道最远能吊多远。
  4. 计算安全半径：沿着10.5米臂长这一列向下找，找到起重量略大于9吨的数值（例如9.5吨或10吨），对应的作业半径就是此次吊装的最大允许半径。假设在8米半径时，额定起重量为10吨 > 9吨；在9米半径时，额定起重量为8吨 < 9吨。那么，此次吊装的极限作业半径就是8米。
  5. 现场操作：指挥员和司机必须确保吊车支腿中心到梁板重心的水平距离（即工作半径）始终不超过8米。如果因为位置限制需要达到9米半径，则必须更换更长的吊臂（见案例二）或调整吊车位置。

案例二：厂房钢结构安装（使用中长臂，中等半径作业）

• 工况描述：在工业园区安装厂房屋顶钢梁，钢梁重7吨，安装高度为15米。吊车需要停在厂房中央，与安装点的水平距离约为12米。
• 查表与应用：
  1. 确定参数：重量7吨，所需高度>15米（需加上吊索具高度），工作半径约12米。
  2. 选择臂长：10.5米的基本臂显然不够。需要计算所需臂长。通过勾股定理估算：臂长 ≈ √(高度² + 半径²) ≈ √(15² + 12²) ≈ 19.2米。因此，选择21米左右的臂长是合适的。
  3. 查找性能表：在性能表中找到“主臂长度21米”这一列。
  4. 校核起重能力：在21米臂长下，查找12米半径对应的额定起重量。假设表中显示为8吨。因为8吨 > 7吨，所以此工况是安全的。
  5. 考虑配重：此时需要确认性能表是基于哪种配重状态。如果21米臂、12米半径、带全配重（15.4吨）时起重量为8吨，那么如果工地为了转场方便只装了基本配重（10.4吨），其起重能力会显著下降，可能无法吊起7吨。因此，必须严格按照性能表对应的配重状态进行操作。

案例三：跨障碍物吊装水泵（使用全伸臂，大半径作业）

• 工况描述：需要将一个3吨重的水泵吊到一栋6米高厂房的屋顶，但厂房前有一排5米高的设备，吊车无法靠近，最近停放点与水泵落点水平距离达20米。
• 查表与应用：
  1. 确定参数：重量3吨，需要跨越5米障碍，最终高度>6米，工作半径20米。
  2. 选择臂长：首先，臂长必须足够高以跨越障碍。粗略估算，臂长至少需要 > √(5² + 20²) ≈ 20.6米。考虑到起升高度和安全余量，可能需要使用25米或更长的臂长。QY25H.552的最大主臂长度为31.5米。
