好的，我们来详细解析一下徐工CQS150A汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装作业前都必须严格查阅。

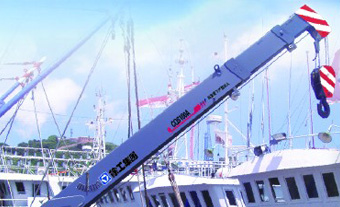

徐工CQS150A 是一款15吨级的汽车起重机，以其灵活性、高效性在中短距离、中小吨位的吊装作业中应用广泛。其起重性能主要受三个因素影响：

1. 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
2. 臂长：使用的吊臂长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况：是否打支腿，以及支腿的伸出情况（全伸或半伸）。这决定了吊车的稳定性。

性能表通常会针对不同的臂长组合和支腿状态给出详细的额定起重量。

---

应用案例解析

以下是几个典型的工况应用案例，演示如何查询和使用性能表。

案例一：厂房内设备安装（短距离、精确吊装）

• 场景描述：需要将一台重4吨的机器设备，吊装到厂房内一个基础上。工作幅度约为5米。厂房高度允许使用基本臂（约9.5米）作业。地面坚实平整，可以全伸支腿。
• 性能表查询与应用：
  1. 确定工况：主臂长度 ≤ 9.5米，支腿全伸。
  2. 查阅性能表：找到对应“支腿全伸”的性能表，在“工作幅度”一栏找到 5米，在“基本臂”或对应臂长的一列查得额定起重量。假设查表结果为 9.0吨。
  3. 安全校核：设备重量4吨 < 额定起重量9.0吨。符合安全要求。
  4. 实际应用：操作员可以在此工况下安全作业。但还需考虑吊具（如吊带、卸扣）的重量（通常为0.1-0.2吨），所以总吊重约为4.2吨，依然远低于9.0吨，安全余量充足。

案例二：路边绿化树吊运（中幅度、需避让障碍）

• 场景描述：在路边吊运一棵重约3吨的大树。由于路边有电线，吊车不能过于靠近，需要将树木从路边吊起并旋转装车。预计工作幅度为8米，需要使用较长的臂长，例如14米。支腿可以全伸。
• 性能表查询与应用：
  1. 确定工况：主臂长度 ≈ 14米，支腿全伸。
  2. 查阅性能表：找到“支腿全伸”性能表，在“工作幅度”一栏找到 8米，在“臂长14米”一列查得额定起重量。假设查表结果为 3.5吨。
  3. 安全校核：树木重量3吨 < 额定起重量3.5吨。勉强符合要求，但安全余量很小。
  4. 风险分析与决策：
     • 风险点：树木重量可能存在误差，树根带土重量会增加；吊装过程中可能晃动，产生动载荷。
     • 安全措施：必须精确估算树木重量，起吊前先进行试吊（轻轻起吊，感受重量）；操作必须平稳缓慢，避免急停急起。如果条件允许，最好选择幅度更小（如7米）的位置作业，以获得更大的安全系数。

案例三：紧急情况下的狭窄空间作业（特殊工况）

• 场景描述：在一个狭窄的巷子里进行抢修，需要吊起一个重1.5吨的管道。由于空间限制，吊车的支腿只能半伸（或一侧支腿无法完全伸出）。工作幅度为6米，臂长10米。
• 性能表查询与应用：
  1. 确定工况：这是关键！工况变为：臂长10米，支腿半伸。
  2. 查阅性能表：必须切换到“支腿半伸”或“后方/侧方区域作业”的性能表。在幅度 6米，臂长 10米 一列查得额定起重量。这个数值会远低于全伸支腿时的数值，假设查表结果为 2.2吨。
  3. 安全校核：管道重量1.5吨 < 额定起
