好的，我们来详细解析一下徐工XCT10L4汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解XCT10L4的基本特点和性能表构成

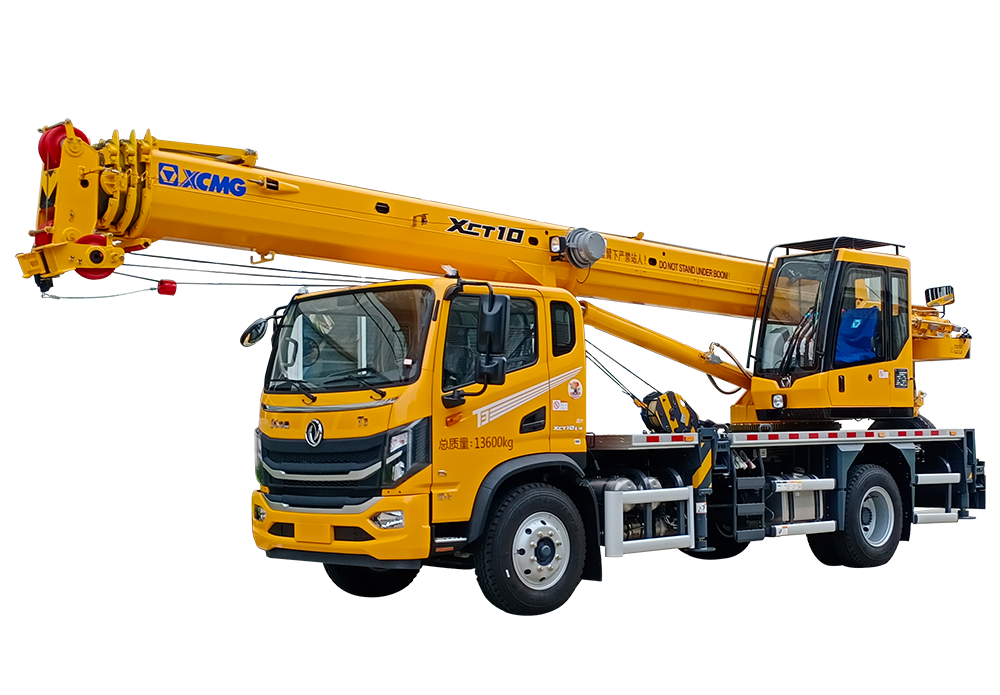

1. 车型定位：XCT10L4是一款10吨级的四节臂汽车起重机，主打灵活性和性价比，适用于城市建筑、物流装卸、设备安装等轻型吊装作业。
2. 性能表核心参数：起重性能表主要受以下三个因素影响：
   • 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。这是最关键的因素，幅度越大，起重能力越小。
   • 臂长：起重机伸出的臂架长度。臂长越长，在相同幅度下的起重能力越低。
   • 支腿工况：全支腿（全方位）或半支腿（侧方/后方）。性能表通常基于全支腿工况制定。

第二步：获取并解读性能表

首先，您需要找到随车手册或官方资料中的起重性能表。它通常是一个矩阵表格。

示例（简化版，非官方精确数据，仅供教学参考）：

徐工XCT10L4 - 全支腿工况 - 主臂起重性能（单位：吨）

工作幅度 (米)	臂长 10.2米	臂长 13.2米	臂长 16.2米	臂长 19.2米
3.0	10.0	7.5	5.8	4.5
4.0	7.8	6.2	4.9	3.8
5.0	5.5	4.8	3.9	3.0
6.0	3.8	3.5	3.0	2.4
8.0	2.0	2.0	1.9	1.6
10.0	-	1.2	1.3	1.1
12.0	-	-	0.8	0.8
14.0	-	-	-	0.5

注意：实际表格会更详细，可能包含副臂工况。

解读表格：

• 查表时，先确定你计划使用的臂长。
• 然后找到计划作业的工作幅度。
• 行列交叉点的数字，就是在该工况下理论上的最大额定起重量。

第三步：应用案例解析

以下是几个典型工况下的应用案例，展示如何查表、计算并制定作业方案。

案例一：厂房内设备安装（精确计算，空间受限）

• 场景：需要将一台重3.5吨的设备吊装到厂房内指定位置。设备放置点距离起重机回转中心约7米。厂房净高8米，设备高度1.5米。
• 应用步骤：
  1. 确定关键参数：
     • 吊重： 3.5吨
     • 所需幅度： ~7米
     • 所需起升高度： 设备放置高度 + 索具高度 + 安全余量 ≈ 6米 + 1米 + 0.5米 = 7.5米。
  2. 选择臂长与查表：
     • 为保证安全，起升高度需小于臂架最大仰角时的垂直高度。粗略估算：臂长至少需要 √(幅度² + 高度²) = √(7² + 7.5²) ≈ 10.3米。
     • 查表：选择 13.2米 臂长，在 7米 幅度下（介于6米和8米之间，需保守取6米幅度对应的值，或进行插值估算，安全起见取6米的值）。
     • 查表结果： 13.2米臂长，6米幅度，额定起重量为 3.5吨。
  3. 安全校核：
     • 吊重（3.5吨）等于查表值（3.5吨）。
