吊车参数应用
好的，徐工XGC88000（又名“世界第一吊”）是一款4000吨级的巨型履带起重机，其起重性能表是其安全高效作业的核心依据。性能表并非单一表格，而是一套根据主臂工况、塔式工况、超起工况等不同配置变化的复杂数据系统。
下面我将通过几个典型的应用案例，详细说明XGC88000在不同工况下起重性能表的实际应用。

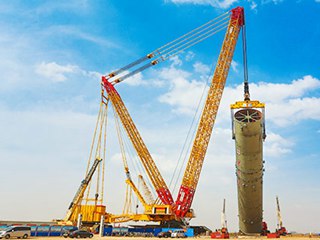

案例一：大型石化项目中的重型塔器吊装（主臂工况 + 超起工况）
项目背景： 在某个千万吨级炼化一体化项目中，需要吊装一台重达1800吨的加氢反应器。设备高度约60米，安装高度（就位标高）约40米，作业半径（回转中心到吊点的水平距离）需要控制在28米左右。
性能表应用步骤：
- 确定工况配置： 由于吊装重量极大，必须使用超起工况。根据设备高度和就位高度，选择主臂（固定副臂未安装）+ 超起桅杆 + 超起配重的配置。假设配置为：主臂长度84米，超起半径28米，使用部分配重（如2000吨配重）。
- 查阅性能表： 找到对应“84米主臂 + 超起”的性能表。在表格中，横轴通常是作业半径，纵轴是主臂长度，表格内的数据是额定起重量。
- 交叉查询：
- 在纵轴找到“84米”主臂。
- 在横轴找到“28米”作业半径。
- 交叉点查得的额定起重量，例如可能是 1950吨。
- 安全校核：
- 吊装重量： 设备重1800吨 + 吊钩、索具重量约50吨 = 总吊装重量约1850吨。
- 能力对比： 额定起重量1950吨 > 总吊装重量1850吨。满足要求，但负荷率较高（1850/1950 ≈ 95%）。
- 风载与动载考虑： 性能表数据通常是在理想平稳状态下。实际作业需考虑风载、起升动载等因素。根据规范，需留有一定的安全余量。工程师可能会评估现场风力，如果风力较大，可能需要等待或选择更保守的工况（如增加主臂长度以降低负荷率）。
- 决策： 经过计算和评估，确认该工况可行。但为了增加安全裕度，可能会选择将主臂延长至90米。虽然90米主臂在28米半径下的起重能力可能会略有下降（例如降至1900吨），但负荷率变为1850/1900 ≈ 97.4%，变化不大，而更长的臂架使吊装过程更平稳。最终方案需经专家评审通过。
案例二：高空、大跨度结构安装（塔式工况）
项目背景： 安装一座大型电厂的穹顶或体育场的屋盖结构，需要将一件重400吨的构件吊至100米的高空，并且作业半径需要达到50米。
性能表应用步骤：
- 确定工况配置： 这种“高、远”的吊装需求，主臂工况无法满足，必须使用塔式工况。塔式工况通过在主臂顶端加装塔式副臂，极大地提升了吊装高度和幅度。配置可能为：主臂60米 + 塔式副臂54米，总臂长114米，使用超起系统。
- 查阅性能表： 找到“塔式工况”性能表。这张表更为复杂，横轴是作业半径，纵轴是主臂和副臂的组合长度，还可能涉及副臂的夹角。
- 交叉查询：
- 确定臂架组合：主臂60m + 塔臂54m。
- 确定作业半径：50米。
- 在性能表中查得对应额定起重量，例如为 450吨。
- 安全校核：
- 总吊装重量：400吨 + 索具重量20吨 = 420吨。
- 能力对比：450吨 > 420吨，负荷率约为93.3%。
- 关键校核 - 后方区域限制： 塔式工况对起重机后方的作业区域有严格限制。性能表会附带一个作业区域图，明确标注在特定配置下，起重机后方多大角度范围内不允许吊载（因为副臂会碰到主臂）。吊装
