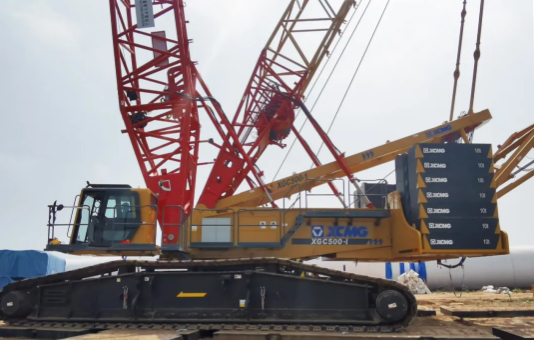

好的，我们来详细解析一下徐工XGC500-I履带起重机在不同工况下，其起重性能表的实际应用案例。
首先，要理解性能表的应用，必须先明确几个核心概念：
- 主机配置： XGC500-I的基本配置是主臂工况。性能表会根据不同的主臂长度、工作幅度（吊装半径）给出额定起重量。
- 超起装置： 这是XGC500-I提升性能的关键。增加超起配重和超起桅杆可以极大地增加起重能力和稳定性，尤其是在大臂长、大半径工况下。性能表会明确标注是否使用超起，以及超起配重的吨数。
- 工况组合： 实际吊装是主臂、副臂、固定副臂、风电臂等多种工况的组合。性能表是分册的，吊装前必须找到对应工况的性能表。
- 关键参数：
- 额定起重量： 性能表上查出的最大允许吊重。
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。
- 臂长： 主臂的长度。
- 载荷率： （实际吊重 / 额定起重量）× 100%。通常要求留有安全余量，一般重要吊装控制在85%以下。
应用案例解析
以下是三个典型的应用场景，展示如何查询和应用性能表。
案例一：大型石化设备吊装（主臂工况 + 超起）
场景描述： 在某石化项目中，需要吊装一台重120吨的反应器。设备就位高度为25米，设备半径为16米。现场空间开阔，允许起重机任意站位。
吊装方案制定步骤：
- 确定工况： 由于设备高度不高，但重量较大，优先考虑使用主臂+超起工况，以获得最大的起重能力。
- 确定臂长： 设备高度25米，加上吊钩、索具高度约5米，以及一定的安全余量，选择36米的主臂长度是合适的。
- 查询性能表： 找到XGC500-I “主臂工况 — 带超起（配重200吨）” 的性能表，查看 “36米臂长” 这一列。
- 对应幅度： 在36米臂长下，找到 “16米” 工作幅度对应的额定起重量。假设性能表显示为 135吨。
- 计算载荷率： (120吨 / 135吨) × 100% ≈ 89%。
- 分析与决策：
- 89%的载荷率在允许范围内，但属于较高风险作业。需要检查地基是否坚实，并严格进行模拟计算。
- 优化方案： 为了降低风险，可以尝试将起重机站位向设备基础靠近一点，将工作幅度减小到14米。再查表，14米幅度下的起重量可能达到150吨，此时载荷率为80%，安全性更高。
- 最终确定采用“36米主臂 + 200吨超起配重，工作幅度14米”的方案。
案例二：风电塔筒/机舱吊装（固定副臂工况）
场景描述： 吊装一座90米高的风力发电机，机舱重85吨，需安装高度约85米。
吊装方案制定步骤：
- 确定工况： 风电吊装高度高，需要很长的臂架。XGC500-I需要使用主臂 + 固定副臂（或称塔式副臂） 工况。
- 确定臂长组合： 主臂长度 + 副臂长度必须大于安装高度。常用的组合可能是 “60米主臂 + 36米副臂”，总臂长达到96米，满足85米安装高度要求。
- 查询性能表： 找到XGC500-I “固定副臂工况” 的性能表。这个表会更复杂，需要同时确定主臂长度、副臂长度、主臂角度和工作幅度。
- 对应参数： 假设工况为：60米主臂 + 36米副臂，主臂角度75°，工作幅度（此时指副臂头部的幅度）为14米。查表得到额定起重量为 90吨。
- 计算载荷率： (85吨 / 90吨) × 100% ≈ 94%。
- 分析与决策：
- 94%的载荷率已经非常接近极限
