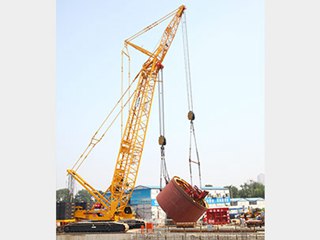

好的，徐工XGC300履带起重机是一款性能非常出色的300吨级主力机型。其起重性能表是指导每一次吊装作业安全、高效进行的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。
核心前提：理解性能表的关键参数
在分析案例前，必须明确性能表中几个核心参数的意义：
- 工作工况：主要是主臂工况和固定副臂工况。XGC300主臂长度可从18米至84米，固定副臂工况主臂+副臂最大可达84米+54米。
- 作业半径：吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的变量。
- 额定起重量：在特定工况和半径下，允许起吊的最大重量。
- 臂架组合：使用的主臂长度、是否带副臂、副臂角度等。
- 配重状态：XGC300通常有基本配重（85t）、最大履带配重（115t） 和最大车体配重（150t） 等状态。配重越大，起重能力越强，但转场更复杂。
应用案例一：风电设备吊装（主臂工况）
场景描述： 在风电场吊装一台重95吨的发电机舱，安装高度为85米。现场地面坚实，需要起重机在指定位置进行吊装。
性能表应用步骤：
- 确定工况：由于安装高度高，但重量相对较轻（对300吨级吊车而言），优先考虑主臂工况，因为主臂工况操作更简单、效率更高。
- 计算所需臂长：
- 安装高度：85米
- 吊钩高度 ≈ 安装高度 + 索具高度（约3-5米）+ 安全余量 ≈ 90米
- 查性能表，主臂工况下，84米主臂在较小半径时，吊钩高度可以满足90米要求。
- 查询性能表（以84米主臂，最大配重150t为例）：
- 我们需要将机舱吊至塔筒顶部，假设作业半径为14米。
- 查表：在84米主臂，14米半径下，额定起重量约为104吨。
- 安全校核：
- 吊物重量：95吨
- 吊钩+索具重量：约2吨
- 总吊重 = 95t + 2t = 97吨
- 额定起重量（104t） > 总吊重（97t），满足要求，且有 104 / 97 ≈ 107% 的安全余量，符合安全规范（通常要求载荷不超过额定起重量的75%-90%，具体看公司规定，但性能表本身已含安全系数）。
- 决策：该方案可行。操作时需严格控制作业半径不超过14米，并确保地面承载力满足要求。
应用案例二：石化厂高耸设备安装（固定副臂工况）
场景描述： 在化工厂内安装一台高60米、重75吨的蒸馏塔。由于周围有管廊和设备，起重机无法过于靠近，需要在较远距离进行吊装。
性能表应用步骤：
- 确定工况：安装高度高（60米+），且作业半径要求大，主臂工况可能无法满足（长主臂在小半径时起重能力急剧下降），必须采用固定副臂工况以获取更大的起升高度和作业半径。
- 选择臂架组合：假设需要24米的作业半径。选择 主臂54米 + 副臂36米，副臂角度30° 的组合（这是常见组合，能提供较大的作业空间）。
- 查询性能表（54m主臂 + 36m副臂，30°角，最大配重150t）：
- 作业半径：24米
- 查表：在此工况下，额定起重量约为82吨。
- 安全校核：
- 吊物重量：75吨
- 吊钩+索具重量：约2.5吨（副臂工况索具可能更长更重）
- 总吊重 = 75t + 2.5t = 77.5吨
- 额定起重量（82t） > 总吊重（77.5t），满足要求。
- 关键点检查：
