好的，我们来详细解析一下徐工XGC150-1A履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一成不变的，而是根据具体的工况配置（如主臂长度、副臂长度、工作半径、配重、超起装置等）动态变化的。

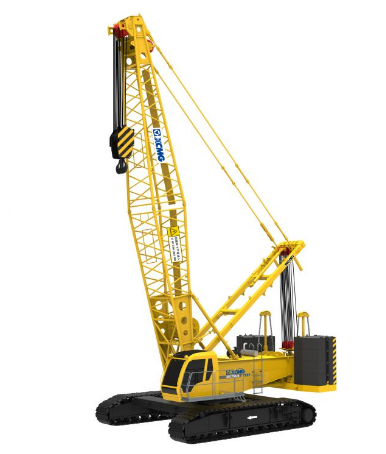

徐工XGC150-1A是一款150吨级的履带起重机，其起重能力非常强大，但必须严格依据性能表操作。
一、理解性能表的关键参数
在查看任何性能表前，必须确认以下配置：
- 主臂工况： 仅使用主臂，臂长可调（如18m - 84m）。
- 固定副臂工况： 主臂+固定副臂，用于需要更高起升高度的场合。
- 塔式副臂工况： 主臂+塔式副臂，用于极限高度和狭窄空间的吊装。
- 超起装置： 是否使用超起配重（如SPSB工况），这能极大提升起重能力，尤其是在大臂长、大半径时。
- 工作半径： 吊钩中心到起重机回转中心的水平距离。
- 额定起重量： 在该工况和半径下，允许起吊的最大重量。
最重要的原则： 实际起吊重量必须 ≤ 性能表对应工况下的额定起重量，并且要考虑钩头、索具等吊具的重量。
二、应用案例解析
以下是三个典型的应用场景，说明如何查询和应用性能表。
案例一：电厂设备安装 - 主臂工况（无超起）
- 场景描述： 在火力发电厂建设工地，需要将一台重85吨的发电机定子吊装到混凝土基础上。安装高度不高，但设备重量大，作业空间开阔。
- 工况选择：
- 起重机配置： 主臂工况，无需副臂。
- 臂长选择： 由于安装高度不高，选择较短的臂长可以获得更大的起重能力。假设基础高度为10米，吊具高度5米，安全余量5米，总起升高度约20米。查询性能表，选择 30米主臂 即可满足要求。
- 工作半径： 根据设备摆放位置和起重机站位，确定工作半径为 10米。
- 查询性能表（假设数据，请以官方手册为准）：
- 找到 “XGC150-1A - 主臂工况 - 30米臂” 的性能表。
- 在“工作半径”一栏找到 10米，查看对应的“额定起重量”。
- 性能表示例： 在10米半径下，30米主臂的额定起重量可能为 120吨。
- 安全校核：
- 设备重量（85吨）+ 吊具重量（约5吨）= 总吊重约90吨。
- 90吨 < 120吨（额定起重量），满足要求，且有约30吨的安全余量。
- 应用要点： 在主臂工况下，臂长越短，半径越小，起重能力越强。此案例利用了短臂、小半径的优势，安全高效地完成了重物吊装。
案例二：化工厂塔器吊装 - 固定副臂工况（带超起）
- 场景描述： 在化工厂区，需要安装一个高50米、重40吨的精馏塔。周围有管廊和其他设备，作业空间受限，需要较大的起升高度和一定的作业半径。
- 工况选择：
- 起重机配置： 主臂 + 固定副臂 + 超起装置（SPSB）。超起能大幅增加起重机稳定性，防止“抬头”。
- 臂长组合： 主臂长度需保证吊装时塔器不与主臂干涉，同时满足高度要求。假设选择 42米主臂 + 24米固定副臂，总臂长66米。
- 工作半径： 由于空间限制，起重机不能离得太近，假设工作半径为 16米。
- 查询性能表：
- 找到 “XGC150-1A - 固定副臂工况（带超起）- 主臂42m + 副臂24m” 的性能表。
- 在半径栏找到 16米，查看额定起重量。
- 性能表示例： 在此配置下，16米半径的额定起重量可能为 55吨。
