徐工XZJ5710JQAY200汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用
好的，我们来详细探讨一下徐工XZJ5710JQAY200（通常简称为QAY200）全地面起重机在不同工况下起重性能表的应用案例。
首先，需要明确一点：起重性能表是起重机安全作业的生命线，任何操作都必须严格遵循性能表的规定。

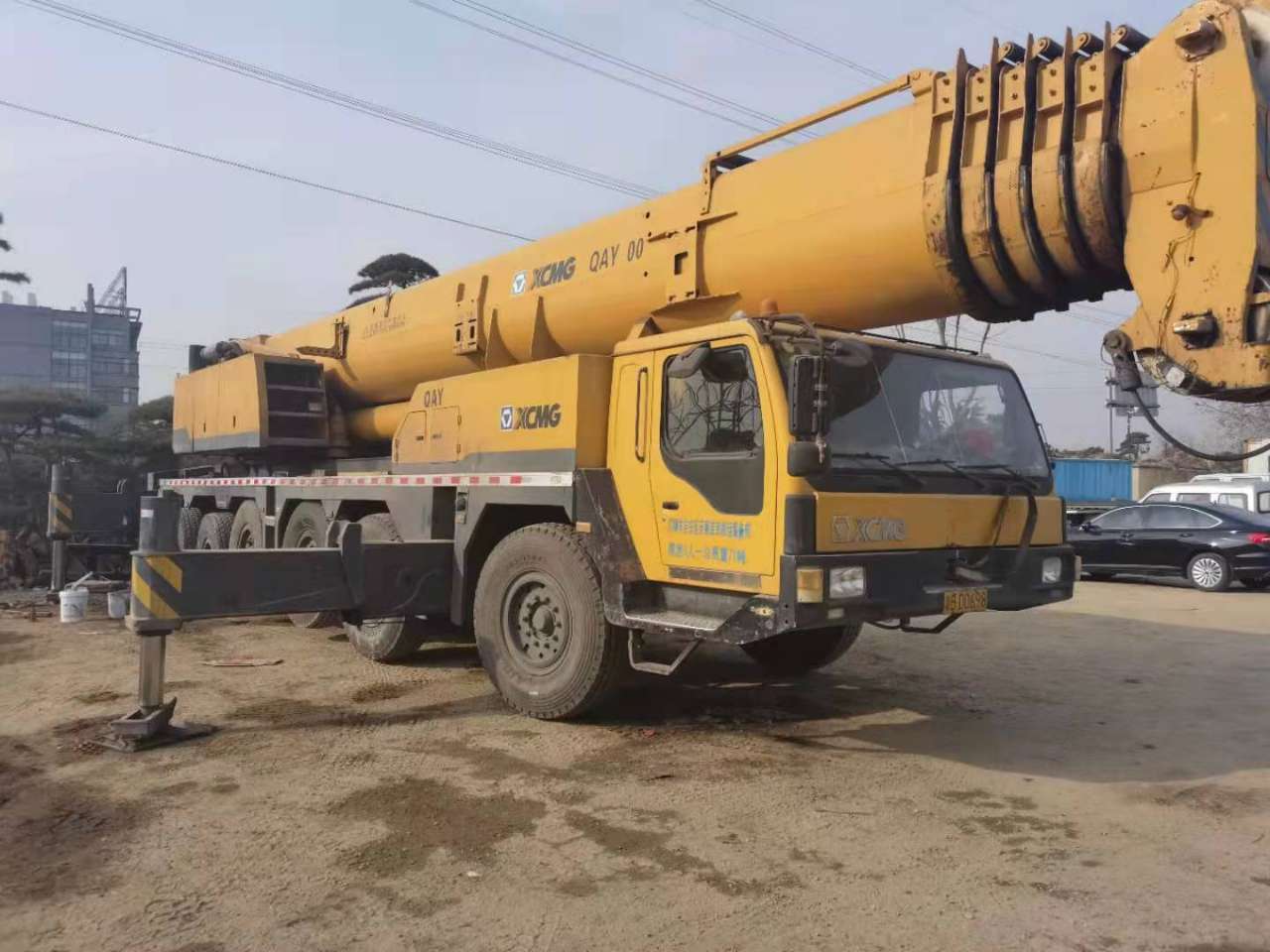

徐工QAY200是一款200吨级的全地面起重机，其起重能力高度依赖于以下几个关键因素，这些因素都清晰地体现在性能表中：
- 工况（支腿跨距/超起装置）：这是最大的变量。性能表会分为主臂工况、主臂+副臂工况、以及带超起装置的工况。
- 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。
- 臂长：起重机伸出的主臂长度。
- 配重：车上安装的配重吨数。
下面我们通过几个典型的实际应用案例，来说明如何查询和应用性能表。
案例一：风电设备安装（主臂+副臂工况，带超起）
场景描述： 需要在风电场安装一台风力发电机组机舱，机舱重量为85吨。安装高度为90米。现场地面坚实平整。
应用步骤：
- 确定工况：由于高度要求高（90米），必须使用主臂+副臂的塔式工况。为了增加起重机的稳定性和起重能力，必须使用超起装置。这是吊装此类高、重设备的标准配置。
- 查询性能表：找到QAY200“主臂+副臂带超起”的性能表。
- 确定关键参数：
- 吊装重量：85吨。
- 吊装高度：90米（这需要换算成工作幅度和臂长）。吊装高度 = 臂长 + 吊钩滑轮组高度 - 工作幅度带来的高度损失。经验丰富的机师会通过性能表反推。
- 制定吊装方案：
- 查看性能表，选择一种臂长组合，例如：主臂60米 + 副臂54米。
- 在对应臂长下，找到能吊起85吨的重量所对应的最大工作幅度。假设性能表显示，在臂长114米（60+54）工况下，在工作幅度为16米时，额定起重量为90吨。
- 安全校验：90吨 > 85吨，满足要求，且留有安全余量。同时，需要确认16米的工作幅度能否满足现场设备摆放和吊装路径的要求。
- 结论：根据性能表，此次吊装方案可行。起重机需配置全配重、支腿全伸、使用超起装置，在主臂60米+副臂54米，工作幅度严格控制在16米以内进行作业。
案例二：桥梁板梁吊装（主臂工况）
场景描述： 在城市高架桥建设中，需要将一块重55吨的预制混凝土箱梁吊装到桥墩上，吊装高度约为15米，工作幅度预计为12米。
应用步骤：
- 确定工况：吊装高度不高，但重量较大。优先考虑起重能力最强的主臂基本工况（不带副臂）。
- 查询性能表：找到QAY200“主臂工况”的性能表。
- 确定关键参数：
- 吊装重量：55吨。
- 工作幅度：12米（由现场桥墩位置和起重机停放位置决定）。
- 制定吊装方案：
- 在性能表中，先找到工作幅度12米这一列。
- 垂直向下看不同臂长对应的额定起重量。例如：
- 臂长18米时，起重量可能为150吨。
- 臂长30米时，起重量可能为100吨。
- 臂长42米时，起重量可能为65吨。
- 选择合适臂长：虽然用18米臂长能力绰绰有余，但15米的吊装高度要求臂长不能太短。需要计算最小臂长（考虑吊索具高度）。选择臂长30米的方案，100吨 > 55吨，能力充足，且操作灵活性更好。
- 结论：使用主臂工况，臂长伸至30米，在工作幅度12米下安全吊装55吨的板梁。此工况下起重能力远大于实际负载，安全系数高。
案例三：化工厂内设备检修（受限空间作业）
场景描述： 在化工厂区内，需要更换一个重量为25吨的反应器。
