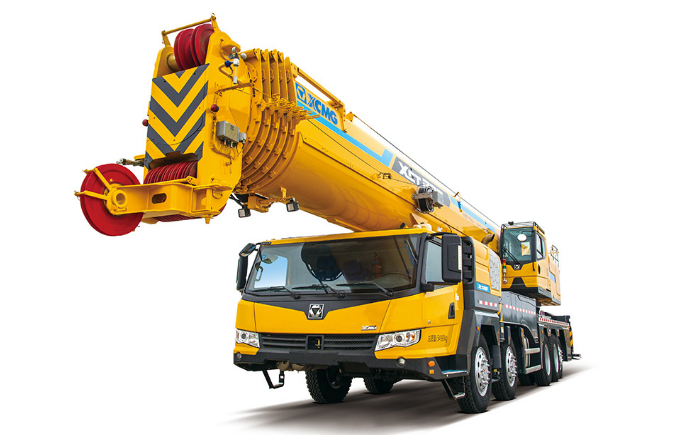

好的，我们来详细解析一下徐工XCT220（五桥）起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解XCT220的基本特性与性能表构成

1. 五桥设计：XCT220采用5桥底盘，具备强大的机动性和桥荷分配能力。其中，第1、2桥为转向桥，第3、4、5桥为驱动桥，部分车型还带有随动转向功能，能减小转弯半径。
2. 主臂与副臂：主臂全伸可达52米，加上副臂最大可达78米。性能表会根据不同的臂长组合给出不同的起重能力。
3. 支腿模式：这是影响起重能力的首要因素。XCT220通常有以下几种模式：
   • 全伸支腿（全支腿）：所有支腿全部伸出，提供最大的稳定性和起重能力。
   • 半伸支腿：支腿部分伸出，用于空间受限的场地，但起重能力会大幅下降。
   • 不平整地面或特定角度：性能表会注明其数据是基于水平坚固地面。在不平地面或特定支腿角度下，需要额外计算或查阅特定表格，并必须降低额定载荷。

性能表的核心参数： 性能表是一个多维表格，你需要同时查找三个关键参数才能确定额定起重量：

• 工作幅度（R）：吊钩中心到起重机回转中心的水平距离。
• 主臂长度（L）：当前使用的主臂长度。
• 配重状态：是否安装了全部配重（XCT220通常为66吨）。

---

第二步：应用案例解析

以下是三个典型的工况案例，展示如何查询和应用性能表。

案例一：近距离、重物吊装（如大型设备安装）

• 工况描述：在宽阔的工厂地面上，将一台重45吨的设备吊装到基础上，所需工作幅度为8米，起升高度要求不高，主臂只需伸出20米即可。
• 应用性能表：
  1. 确定工况：场地良好，采用全伸支腿，全配重状态。
  2. 查找参数：在性能表中，找到“主臂20米”那一列，然后横向查找“工作幅度8米”所在的行。
  3. 读取数据：两者的交汇点数字即为该工况下的最大额定起重量。例如，表中可能显示为 58吨。
• 决策与应用：
  • 安全性评估：设备重45吨 < 额定58吨。满足安全要求。
  • 实际操作：可以安全进行吊装。但需注意，45吨已占额定能力的77.6%，属于重载作业，操作应平稳缓慢，并密切关注地面情况。
  • 性能表的价值：它明确告诉你，在此理想工况下，起重机有足够的能力储备，但操作仍需谨慎。

案例二：中远距离、中高层建筑构件吊装

• 工况描述：在建筑工地，需要将一块重15吨的预制楼板吊装到10层楼高（约35米高）。由于周围有建筑物，吊车需要停放在较远位置，预计工作幅度为24米。
• 应用性能表：
  1. 确定工况：同样为全伸支腿、全配重。
  2. 计算臂长：起升高度35米 + 吊索具高度约3米 + 安全余量 ≈ 需要主臂长度至少40米。我们选择主臂40米工况。
  3. 查找参数：找到“主臂40米”列和“工作幅度24米”行。
  4. 读取数据：交汇点数字可能显示为 16.5吨。
• 决策与应用：
  • 安全性评估：构件重15吨 < 额定16.5吨。勉强满足要求。
  • 风险分析：15吨已占额定能力的90.9%，非常接近极限。必须考虑风险因素：
    • 风载：高空作业风的影响很大，性能表数据通常基于静止状态，有风时需要降载使用。
    • 吊具重量：15吨是构件净重，必须加上吊钩、索具的重量（可能1-2吨）作为总吊重。
    • 回转速度：大臂长、大半径时，快速回转会产生巨大离心力，严重影响稳定性，操作必须极其缓慢。
  • 性能表的价值：性能表告诉你
