好的，我们来详细解析一下徐工XCT12L5_5这款12吨级汽车起重机在不同工况下，如何应用其起重性能表来指导实际作业。

首先，请理解一个核心概念：起重性能表是吊车安全作业的生命线，任何操作都必须以其为依据。

一、认识徐工XCT12L5_5及其性能表

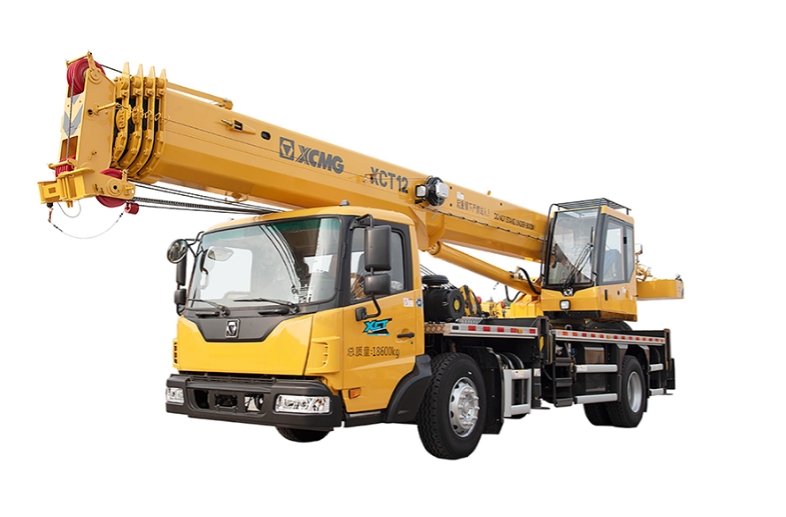

1. 设备简介： 徐工XCT12L5_5是一款12吨级的汽车起重机，其特点是机动灵活，适用于城市建筑、电力抢修、设备安装等中小型吊装作业。其性能表主要受以下因素影响：

• 主臂长度： 从基本臂到全伸臂。
• 工作幅度： 吊钩中心到起重机回转中心的水平距离。
• 支腿状态： 全伸支腿或半伸支腿（性能差异巨大）。

2. 性能表示例（简化版，实际请以官方手册为准）： 假设一个简化的性能表（单位：吨，幅度：米），用于说明问题：

工作幅度 (m)	主臂10.2m (基本臂)	主臂16.2m	主臂22.2m (全伸臂)
3.0	12.0	7.5	4.0
4.0	8.0	6.5	3.8
5.0	6.0	5.5	3.5
8.0	3.2	3.0	2.5
10.0	2.0	2.0	1.8
12.0	-	1.4	1.4
14.0	-	-	1.0

注意： 此表为全伸支腿、侧方或后方作业工况。严禁在前方区域（支腿前方）进行吊重作业。

---

二、应用案例解析

案例一：工地装卸预制板（典型的小吨位、小幅度作业）

• 工况描述： 将一块重约4吨的预制板从卡车上吊下，并放置到旁边5米远的位置。现场空间充足，可以全伸支腿。
• 应用性能表步骤：
  1. 确定重量： 4吨（必须清楚货物重量，包括吊具重量）。
  2. 预估幅度： 卡车停靠位置和放置点决定了工作幅度大约在4米到6米之间。
  3. 查表选择工况：
     • 查看“主臂10.2m”或“主臂16.2m”列（因为作业高度不高，不需要长臂）。
     • 在5米幅度下：
       • 主臂10.2m：额定起重量为 6.0吨
       • 主臂16.2m：额定起重量为 5.5吨
  4. 安全判断： 货物重量4吨 < 额定起重量5.5吨/6.0吨，安全。
  5. 操作决策： 可以选择使用较短的主臂（如10.2m）进行作业，因为短臂起重能力更强，稳定性更好。操作时需确保幅度不超过5.5米，并留有一定的安全余量。

案例二：安装楼顶空调外机（幅度和臂长是关键）

• 工况描述： 需要将一台重约1.5吨的空调外机吊到10米高的楼顶。建筑物边缘距离吊车回转中心约8米。
• 应用性能表步骤：
  1. 确定重量： 1.5吨。
  2. 确定幅度和臂长： 这是关键。幅度至少为8米。臂长需要能覆盖10米高度和8米幅度。根据勾股定理粗略计算，所需臂长 > √(10² + 8²) ≈ 12.8米。因此需要伸出更长的臂，比如16.2m或22.2m。
  3. 查表选择工况：
     • 查看“主臂16.2m”列，在8米幅度下：额定起重量为 3.0吨。
     • 查看“主臂22.2m”列，在8米幅度下：额定起重量
