好的，我们来详细解析一下徐工XCT12L4_1这款12吨级汽车起重机在不同工况下，如何应用其《起重性能表》来解决实际吊装问题。

首先，明确几个关键概念：

• 额定起重量： 性能表上标注的重量，是在特定工况下（如支腿全伸、特定臂长、特定工作幅度）起重机安全起吊的最大重量。实际吊装中必须留有安全余量，严禁超载。
• 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的参数。
• 臂长： 主起重臂伸出的长度。
• 支腿工况： 性能表通常基于“支腿全伸、后方或侧方作业”的最稳定工况。如果使用轮胎工况或非全伸支腿，起重能力会大幅下降，需查阅专门的性能表。

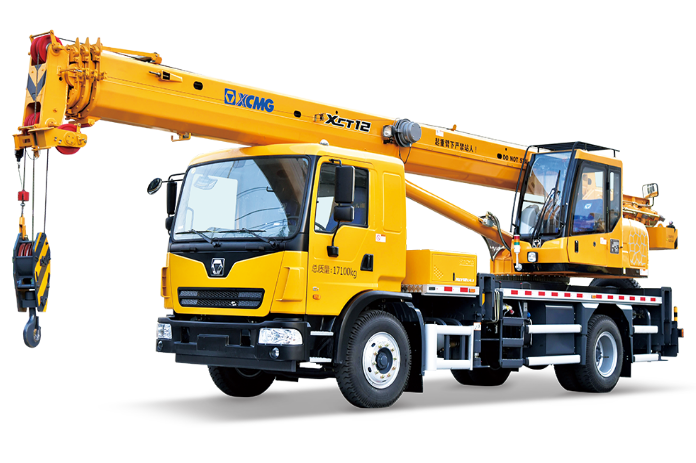

徐工XCT12L4_1是一款4节臂、12吨级的起重机，以其灵活性和性价比著称，广泛应用于市政建设、园林绿化、小型设备安装、货物装卸等领域。

---

应用案例一：市政工程 - 栽种大型树木

• 场景描述： 需要在城市道路旁预挖的树坑中，栽种一棵重量约为3.5吨的香樟树。树坑距离起重机停放位置约6米。现场空间充足，可以支腿全伸。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 树木+土球+吊带/吊笼 ≈ 4.0吨（必须考虑附加重量）。
     • 工作幅度： 目标是将树吊到6米外的坑中，考虑到树木体积和精准对位，实际工作幅度可能在 7-8米 左右。
     • 臂长： 树高约10米，为了有足够高度将树垂直放入坑中，臂长需要至少 14-16米。
  2. 查阅性能表（假设数据，请以官方手册为准）：
     • 找到 “主臂工况” 性能表。
     • 在臂长 16.0米 这一列，向下查找工作幅度 8米 对应的额定起重量。
     • （示例）性能表可能显示：臂长16米，幅度8米，额定起重量为 4.8吨。
  3. 分析与决策：
     • 安全性评估： 额定起重量（4.8吨） > 实际吊重（4.0吨）。符合要求，但余量不大。
     • 操作要点：
       • 必须确认地面坚实平整，支腿全部伸出并垫好枕木。
       • 由于余量较小，操作必须平稳缓慢，避免急停急起产生动载效应。
       • 起重机上应安装力矩限制器，并确保其工作正常。
       • 如果现场允许，可以将车稍微靠近树坑，将工作幅度减小到7米，此时额定起重量会更大（例如5.5吨），作业更安全。

---

应用案例二：仓库装卸 - 搬运设备到二楼窗口

• 场景描述： 需要将一个重量为2.2吨的设备箱，从卡车上吊运至距离地面8米高的二楼仓库窗口。起重机可以紧靠仓库墙壁停放，但设备箱需要越过围墙，吊臂需有一定幅度。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 设备箱 ≈ 2.2吨。
     • 工作幅度： 起重机紧贴墙壁，窗口距离起重机回转中心约 5米。但吊臂需要抬起以达到高度，并越过障碍物，实际计算幅度时，应取吊钩在窗口正上方时，吊钩垂线到回转中心的水平距离。我们预估为 6米。
     • 臂长与高度： 需要计算所需最小臂长。高度8米，幅度6米，根据勾股定理，所需臂长至少为 √(8² + 6²) = 10米。但考虑到吊索具长度和越过障碍的安全高度，应选择更长的臂长，例如 12.5米。
  2. 查阅性能表：
     • 找到臂长 12.5米 这一列，查找幅度 6米 对应的额定起重量。
     • （示例）性能表可能显示：额定起重量为 5.0吨。
  3. **分析与
