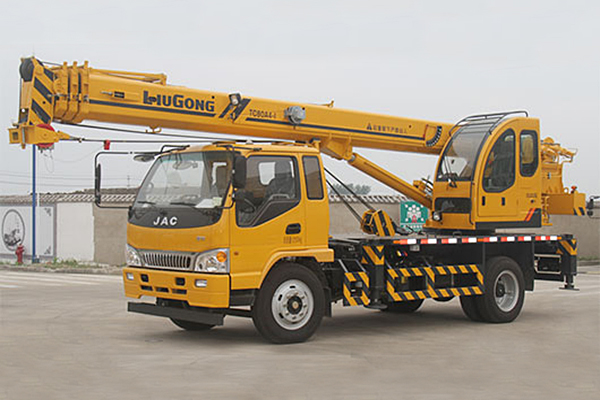

好的，柳工TC80A4-I是一款非常经典的8吨级汽车起重机，以其灵活性和性价比在中小型吊装作业中广受欢迎。其起重性能表是司机和安全员在现场作业时必须严格遵守的“法律”。
下面我将通过几个不同工况的实际应用案例，详细说明如何查阅和应用TC80AA-I的起重性能表。
首先，理解性能表的关键要素
柳工TC80A4-I的性能表通常是这样的结构（数值为举例，请务必以官方最新性能表为准）：
- 工况： 主要分为基本臂（全伸支腿，不使用副臂）和副臂工况。
- 幅度（工作半径）： 吊臂回转中心到吊钩垂直线的水平距离，单位是米。这是决定起重能力的首要因素。
- 臂长： 主臂伸出的长度，单位是米。TC80A4-I的主臂长度通常在8.4米到21.6米之间。
- 额定起重量： 在特定臂长和幅度下，起重机安全起吊的最大重量，单位是吨。这个重量已经包含了吊钩、索具等吊具的重量。
核心原则：幅度越大，起重能力越小；臂长越长，在相同幅度下起重能力也越小。
应用案例一：厂房内设备安装（精准、空间受限）
场景描述： 需要将一台重3吨的数控机床，吊装到离起重机站位点水平距离为7米远的混凝土基础上。厂房净高足够，但周围有立柱，作业空间狭窄。
应用步骤：
确定关键参数：
- 吊装重量： 3吨（需确认设备净重+吊具重量≈3.2吨）。
- 所需幅度： 7米。
- 所需臂长： 厂房高度决定臂长不能太高，但7米幅度下，臂长至少需要大于7米。假设臂长只需用到12米。
查阅性能表（基本臂工况）：
- 找到 “臂长12米” 这一列。
- 在这一列中，查找 “幅度7米” 对应的额定起重量。
- 假设性能表显示：臂长12米，幅度7米时，额定起重量为4.5吨。
安全分析与决策：
- 对比： 额定起重量（4.5吨） > 实际吊重（3.2吨）。
- 结论： 从起重能力上看，该工况是安全的，有约1.3吨的安全余量。
- 注意事项：
- 必须全伸支腿，确保起重机处于最稳定的状态。
- 由于空间狭窄，要特别注意吊臂回转时与厂房立柱的安全距离。
- 操作要平稳，避免突然起升或回转引起负载摆动。
应用案例二：工地管道吊装（中远距离、常见工况）
场景描述： 在市政工地，需要将一根长12米、重2.5吨的混凝土管道，吊放到10米远的沟槽中。现场地面平整。
应用步骤：
确定关键参数：
- 吊装重量： 2.5吨（含吊具）。
- 所需幅度： 10米（因为沟槽离吊车有10米远）。
- 所需臂长： 管道长12米，为避免碰撞，吊点需较高，臂长可能需要用到18米或更长。
查阅性能表（基本臂工况）：
- 先看 “臂长18米” 这一列。
- 查找 “幅度10米” 对应的额定起重量。
- 假设性能表显示：臂长18米，幅度10米时，额定起重量为2.8吨。
安全分析与决策：
- 对比： 额定起重量（2.8吨） > 实际吊重（2.5吨）。
- 结论： 起重能力刚好满足，但安全余量很小（仅0.3吨）。
- 风险控制与决策：
- 非常危险！ 安全余量不足10%，任何细微的误差（如地面松软、侧向风载、操作晃动）都可能导致超载，引发倾覆事故。
- 优化方案： 尝试将起重机向沟槽靠近2米，使工作半径变为8米。
- 再次查表： 臂长18米，幅度8米时，额定起重量可能达到3
