吊车参数应用

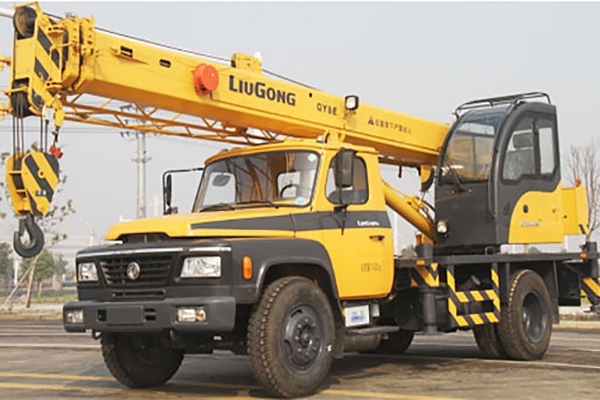

好的，我们来详细探讨一下柳工TC80A3汽车起重机（最大额定起重量为8吨）的起重性能表在不同典型工况下的具体应用案例。
首先，必须明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须严格遵循性能表的规定。 性能表上的数据是基于起重机在最稳定、最理想的状态下（即360°全周作业）得出的，实际应用中必须考虑工作幅度、臂长、支腿状态、吊装角度以及现场环境等多种因素。
一、 理解TC80A3起重性能表的关键要素
在分析案例前，我们先快速回顾性能表的核心参数：
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。
- 支腿状态： TC80A3通常为全伸支腿、侧方或后方作业时起重能力最大。不打支腿或半伸支腿作业是绝对禁止的，性能会急剧下降且极度危险。
- 额定起重量： 性能表上对应某一幅度和臂长下允许起吊的最大重量。实际起吊重量必须小于此值，并需考虑吊具（如吊钩、索具）的重量。
二、 不同工况下的应用案例
案例一：工地设备装卸车（最常用工况）
- 场景描述： 在建筑工地，需要将一台小型挖掘机（假设自重6.5吨）从平板运输车上吊卸到地面。
- 应用步骤：
- 确认重量： 核实挖掘机铭牌上的自重为6.5吨。加上吊具重量（约0.2吨），总吊重约为6.7吨。
- 选择工况： 使用全伸支腿，侧方或后方作业（这是最稳定的工况）。
- 查阅性能表： 查看TC80A3在基本臂（最短臂长，约8米左右）下的性能。
- 假设平板车需要停靠在起重机侧方约4米的位置。
- 在性能表上，找到“工作幅度4米”这一列。在基本臂状态下，TC80A3在4米幅度的额定起重量通常远大于8吨（可能达到7.5吨或更高，具体查表）。
- 结论： 6.7吨 < 额定起重量，安全。
- 实际操作： 将起重机支腿全伸，停放在合适位置，确保4米的工作幅度，然后进行吊装。如果场地限制，幅度需要增大到5米，则需再次查表确认5米幅度下的额定起重量是否大于6.7吨。
案例二：楼层建筑材料吊运（需注意臂长和幅度）
- 场景描述： 需要将一捆钢筋（重3吨）吊运至一栋在建楼房的3楼（离地高度约10米）。
- 应用步骤：
- 确认重量和高度： 吊重3吨，所需吊装高度≥10米（还需考虑吊钩以下索具的高度）。
- 选择臂长： 基本臂显然不够。需要计算所需臂长。臂长 ≈ 工作幅度 + 高度。为了安全，起重机需要与楼房保持一定距离，假设工作幅度为7米。
- 所需最小臂长 ≈ √(7² + 10²) ≈ 12.2米。因此，需要伸出主臂至至少13米或更长的臂长。
- 查阅性能表： 查看TC80A3在臂长13米（或接近长度）下的性能。
- 找到“臂长13米”与“工作幅度7米”的交汇点，查看额定起重量。假设该点对应起重量为3.5吨。
- 结论： 3吨 < 3.5吨，理论安全。
- 风险控制：
- 必须进行试吊： 将钢筋吊离地面少许，检查起重机是否平稳，有无下沉，确认安全后方可正式起吊。
- 注意回转区域： 回转时需缓慢平稳，避免重物摆动撞击建筑物，造成幅度突然增大而导致超载。
案例三：狭窄场地设备就位（复合动作与精准控制）
- 场景描述： 在工厂车间内，需要将一台大型机床（重4吨）吊
