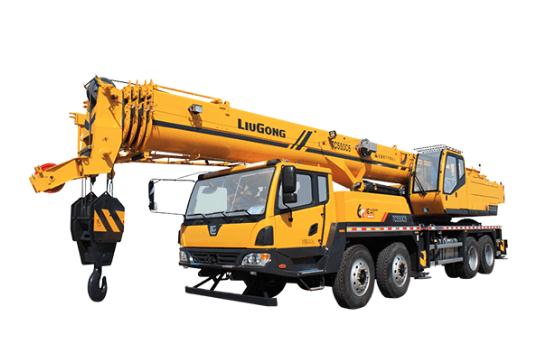

好的，我们来详细解析一下柳工TC550C5汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解TC550C5的基本参数和性能表结构

在谈应用案例前，必须先读懂性能表。

• 基本参数： TC550C5是一款55吨级的汽车起重机，主臂最长43米，副臂可选，最大起升高度可达60多米。其性能的核心限制是幅度（工作半径） 和臂长。
• 性能表结构： 性能表通常是一个矩阵。竖列代表臂长，横排代表幅度。表格交叉点的数字就是在该臂长和幅度下的额定起重量。
• 关键概念：
  • 幅度（工作半径）： 吊钩中心线到起重机回转中心的水平距离。幅度越大，起重能力越小。
  • 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下起重能力越小。
  • 支腿工况： 性能表通常基于全伸支腿的侧方或后方工况。如果在不同支腿模式下（如半伸支腿）或不同吊装方向（如侧方、后方、360°全周），起重能力会显著下降，必须查阅对应的分表。

第二步：应用案例解析

以下是三个典型的工况案例，演示如何查询和应用性能表。

案例一：厂房内设备安装（精确计算，空间受限）

• 场景描述： 需要将一台重18吨的设备吊装到厂房内预定位置。设备安装基础离起重机停放点约10米。厂房净高15米，起重机臂杆需要越过一些低矮的障碍物。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 18吨（必须包括吊钩、索具的重量，假设总重为18.5吨）。
     • 所需幅度： 10米。
     • 所需起升高度： 设备高度3米 + 索具高度2米 + 安全余量 ≈ 16米。由于幅度10米，臂长需要更长。通过几何关系计算或估算，选择20米臂长可以满足高度要求。
  2. 查询性能表（假设为全伸支腿后方工况）：
     • 找到 20米臂长 所在列。
     • 在横排中找到 10米幅度。
     • 查看交叉点数值，假设性能表显示为 24.0吨。
  3. 安全判定：
     • 额定起重量（24.0吨） > 实际吊重（18.5吨）。
     • 结论： 工况安全。但需注意，这是理想状态下的数据。在实际厂房内，要确保地面坚实，支腿下方垫好枕木，并注意臂杆与厂房屋顶的安全距离。

案例二：风电现场吊装辅件（长臂工况，关注稳定性）

• 场景描述： 在风电场，需要吊装一个重3吨的机舱辅助部件到70米高的塔筒上。起重机停放位置离塔基中心15米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 3吨（含索具，算3.2吨）。
     • 所需幅度： 15米。
     • 所需起升高度： 70米 + 索具高度 ≈ 73米。这需要使用主臂+副臂工况。
     • 臂长组合： 假设主臂全伸43米，加上副臂达到所需高度。
  2. 查询性能表（必须切换到“带副臂”性能表）：
     • 在带副臂的性能表中，找到对应的主臂长度和副臂长度组合，以及15米幅度。
     • 假设查询到的额定起重量为 4.0吨。
  3. 安全判定与风险分析：
     • 额定起重量（4.0吨） > 实际吊重（3.2吨）。从数据上看是安全的。
     • 但必须重点考虑：
       • 风载： 高空风大，会对长臂架和吊物产生巨大影响，必须查阅性能表中的风载修正表，或按规定停止作业。
       • 地基稳定性： 风电场地基可能松软，必须使用超大路基板充分分散支腿压力。
       • 微动性： 长臂架下，起重
