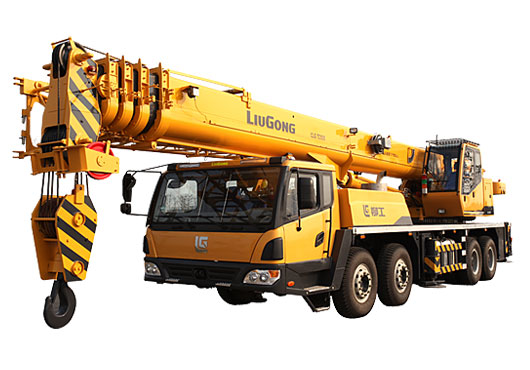

好的，柳工TC500是一款非常经典的50吨级汽车起重机，其起重性能表是司机和安全员在每次吊装作业前必须严格查阅和遵循的核心文件。性能表不是一成不变的，它受到幅度、臂长、工况三大关键因素的直接影响。
下面我将通过几个不同工况下的具体应用案例，来详细说明如何正确应用TC500的起重性能表。
核心前提：理解TC500的工况配置
TC500通常有以下几种基本工况，性能表会分页列出：
- 主臂工况： 使用全伸主臂，不附加副臂。这是最常用、起重能力最强的工况。
- 副臂工况： 在主臂基础上安装副臂，用于需要更高起升高度但起重量要求不高的情况（如安装钢结构、风电机组部件等）。
- 重载工况/固定副臂工况： 这是一种特殊的增强模式，通过牺牲一些臂长来提升特定幅度下的起重能力。
- 塔式工况： 主臂呈固定角度，副臂接长，实现最大的作业高度和半径，但起重量最小。
最重要的概念：幅度（工作半径） 幅度是指吊钩中心线到起重机回转中心的水平距离。它是决定起重能力的首要因素。幅度越大，起重能力越小。
应用案例一：主臂工况 - 厂房钢结构吊装
- 场景描述： 需要在空旷的工地吊装一根重18吨的钢梁，安装高度为15米。现场地面坚实平整。
- 应用步骤：
- 确定工况： 由于高度不高（15米），重量较大（18吨），首选主臂工况。
- 查询性能表： 打开TC500主臂工况性能表。表格的左侧竖列是臂长，顶端横列是幅度。
- 计算所需臂长：
- 安装高度15米，加上吊索具高度（约2-3米），以及钢梁本身高度，吊钩需要达到约18-20米的高度。
- 根据勾股定理，在幅度不大的情况下，臂长需要略大于起升高度。选择 21.4米 的主臂长度（通常是3节臂全伸）是合适的。
- 确定最大允许幅度：
- 在性能表上找到“臂长21.4米”这一行。
- 向右横向查找，找到额定起重量 大于或等于18吨 的对应幅度。
- 假设在21.4米臂长下，性能表显示：幅度10米时，额定起重量为20吨；幅度12米时，额定起重量为17吨。
- 结论： 为了保证安全（18吨 ≤ 额定起重量20吨），本次吊装的最大工作幅度不能超过10米。如果实际安装位置需要12米的幅度，则17吨的额定起重量小于18吨的吊物重量，禁止吊装！必须调整起重机位置，减小幅度。
- 考虑余量： 实际作业中，通常会留出10%-15%的安全余量。即用20吨的额定能力吊18吨的货物，负荷率为90%，在允许范围内，但操作需格外平稳。
应用案例二：副臂工况 - 高层建筑设备就位
- 场景描述： 在一栋30层楼（约90米高）的楼顶，安装一台重3吨的空调机组。起重机需在楼旁道路上作业。
- 应用步骤：
- 确定工况： 起升高度要求极高（90米+），但起重量不大（3吨），必须使用副臂工况。
- 查询性能表： 打开TC500的副臂工况性能表。该表格会更复杂，需要先确定主臂角度或主臂长度，以及副臂长度和安装角度（如30°或15°）。
- 确定臂长组合：
- TC500主臂全伸可能为40米以上，加上副臂（如17米或26米），总臂长可达60多米。但90米的高度可能需要塔式工况。
- 由于高度要求极高，很可能需要选择塔式工况。我们以此为例。
- 查询塔式工况性能表：
- 塔式工况性能表会标明主臂的仰角（如80°）、长度和副臂长度。
- 假设工况为：主臂40米，仰角80°，副臂26米，总臂长66米。
- 在对应行
