吊车参数应用

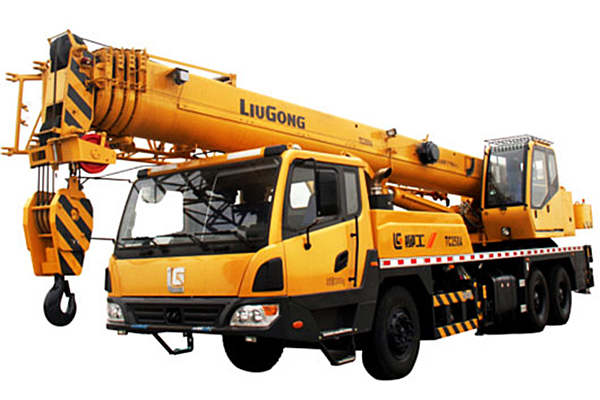

好的，柳工TC250A是一款25吨级的汽车起重机，其起重性能表是司机和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的工况案例，详细说明如何在实际操作中应用TC250A的起重性能表。
首先，理解TC250A起重性能表的关键要素
在查看案例前，必须明白性能表中的几个核心参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素，幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： 全伸支腿（所有支腿全部伸出）和半伸支腿（或不全支腿）。全伸支腿时稳定性最好，起重能力最大。
- 额定起重量： 在特定幅度和臂长下，起重机安全起吊的最大重量。这个数值已经包含了动载系数和安全系数。
重要原则： 性能表中的数据是基于理想、坚固的水平地面。实际应用中必须考虑地面情况、风速、吊具重量等因素，并严格遵守安全规范，通常要求实际起重量不超过额定起重量的75%-90%（即留有安全余量）。
应用案例
案例一：厂房内设备安装（精确计算，空间受限）
- 场景描述： 需要将一台重达8吨的设备吊装到厂房内指定的混凝土基座上。厂房内部高度有限，设备需要跨越一些障碍物。作业半径为10米。
- 应用步骤：
- 确定工况： 厂房内地面为坚固混凝土，因此可以使用全伸支腿工况。由于空间受限，吊臂不能举得太高，需要选择合适的臂长。
- 查阅性能表（全伸支腿部分）：
- 我们先看10.4米臂长（基本臂）的性能：在10米幅度下，额定起重量可能高达十几吨，远超过8吨。但基本臂高度不够，无法跨越障碍。
- 我们尝试21.2米臂长：查表，在10米幅度下，额定起重量可能是 9.5吨。
- 安全校核：
- 设备重量：8吨
- 吊钩、索具重量：约0.2吨
- 总吊重：8.2吨
- 安全余量计算：8.2吨 / 9.5吨 ≈ 86%。这个数值在通常要求的75%-90%的安全范围内，理论上是可行的。
- 现场决策：
- 但是，必须考虑厂房净空高度。21.2米臂长在10米幅度时，吊钩的最大起升高度需要计算或查表确认，确保不会碰到屋顶。
- 同时，由于是室内作业，要确保有足够的回转空间，避免吊臂或设备碰撞厂房结构。
- 最终决定： 如果高度允许，选择21.2米臂长，缓慢起吊，并安排专人指挥。
案例二：工地预制板吊装（大半径作业，考验稳定性）
- 场景描述： 在建筑工地吊装一块重4吨的钢筋混凝土预制板，需要将其放置到离起重机较远的位置，作业半径达到18米。
- 应用步骤：
- 确定工况： 工地地面可能不平整，需铺设钢板加固。使用全伸支腿以确保最大稳定性。
- 查阅性能表（全伸支腿部分）：
- 由于半径较大，我们需要较长的臂长。查看31.6米臂长或39.8米臂长在18米幅度下的性能。
- 假设查表得知：31.6米臂长，18米幅度下，额定起重量为 4.5吨。
- 安全校核：
- 预制板重量：4吨
- 吊具重量：0.15吨
- 总吊重：4.15吨
- 安全余量：4.15吨 / 4.5吨 ≈ 92%。这个余量偏小，风险较高！
- 现场决策：
- 方案一（风险高，不推荐）： 严格按92%的负荷率操作，但任何轻微的风吹草动或操作不当都可能导致超载甚至倾覆。此方案应被否决。
- 方案二（安全方案）：
- **尝试增加
