好的，非常乐意为您详细解析柳工TC250汽车起重机在不同工况下起重性能表的应用案例。

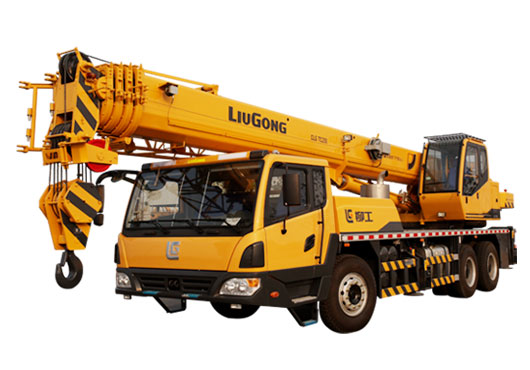

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装操作前都必须严格查阅。 柳工TC250作为一款25吨级的汽车起重机，其性能表会根据支腿跨距、作业半径、臂长组合等关键因素变化。

一、理解TC250起重性能表的关键参数

在查看案例前，我们必须先读懂性能表上的几个要素：

1. 工况（Configuration）：TC250通常有几种基本工况：

   • 基本臂（短臂）工况：使用最短的主臂，起重能力最强，用于近距离重物吊装。
   • 全伸主臂工况：主臂全部伸出，用于要求吊高或吊远，但重量较轻的场合。
   • 副臂工况：在主臂末端加装副臂，用于需要极高吊装高度的场合，但起重能力会大幅下降。

2. 支腿跨距（Outrigger Span）：这是最重要的因素。支腿打得越开，起重机的稳定性越好，起重能力越大。性能表通常以“垂直/水平支腿跨距”（如：6.1m x 5.4m）来区分不同档位的起重能力。

3. 作业半径（Radius）：吊臂回转中心到吊钩垂直线的水平距离。半径越小，起重能力越大。

4. 额定起重量（Rated Capacity）：在特定工况、支腿跨距和作业半径下，起重机安全起吊的最大重量。这个重量已包含吊钩、索具等吊具的重量。

5. 臂长（Boom Length）：主臂伸出的长度。

---

二、应用案例解析

假设我们手头有一份简化的TC250性能表（全伸主臂工况，支腿全伸：6.1m x 5.4m），部分数据如下：

作业半径 (m)	臂长10.4m (kg)	臂长17.6m (kg)	臂长24.8m (kg)	臂长32m (kg)
3	25,000	16,500	-	-
5	20,000	15,800	11,000	-
7	14,700	14,200	10,500	7,000
10	9,200	9,200	8,800	6,800
15	4,800	4,800	4,800	4,700
20	-	2,900	2,900	2,900

案例一：厂房内设备安装（近距离、重物）

• 场景：需要将一台重18吨的设备吊装到厂房内的基础上。设备就位点距离吊车中心约4米，厂房净高足够，无需长臂。
• 应用分析：
  1. 确定工况：此任务要求起重能力大，但作业半径和臂长要求不高。因此选择基本臂或较短主臂工况（例如臂长10.4m）。
  2. 确认支腿：为确保安全，必须将支腿全伸（6.1m x 5.4m），以获得最大起重能力。
  3. 查阅性能表：查看“臂长10.4m”这一列。在半径4米时（性能表上若无4米，需保守取更小的半径3米或内插计算），额定起重量为25,000kg（25吨）。
  4. 安全校核：
     • 设备重量：18,000kg
     • 吊钩+索具重量：假设为500kg
     • 总吊重：18,500kg
     • 结论：18,500kg < 25,000kg，且在75%的额定负荷以内，作业安全。

案例二：楼顶安装空调机组（远距离、轻物）

• 场景：需要将一台重3.5吨的中央空调外机吊到15米高的楼顶。由于场地限制，吊车中心距离设备落点水平距离为18米。
• 应用分析：
  1. 确定工况：此任务对吊高和吊远要求高，需要长主臂。选择全伸
