吊车参数应用
好的，我们来详细解析一下徐工XCT60L6汽车起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作前都必须严格查阅，绝不可凭经验估算。

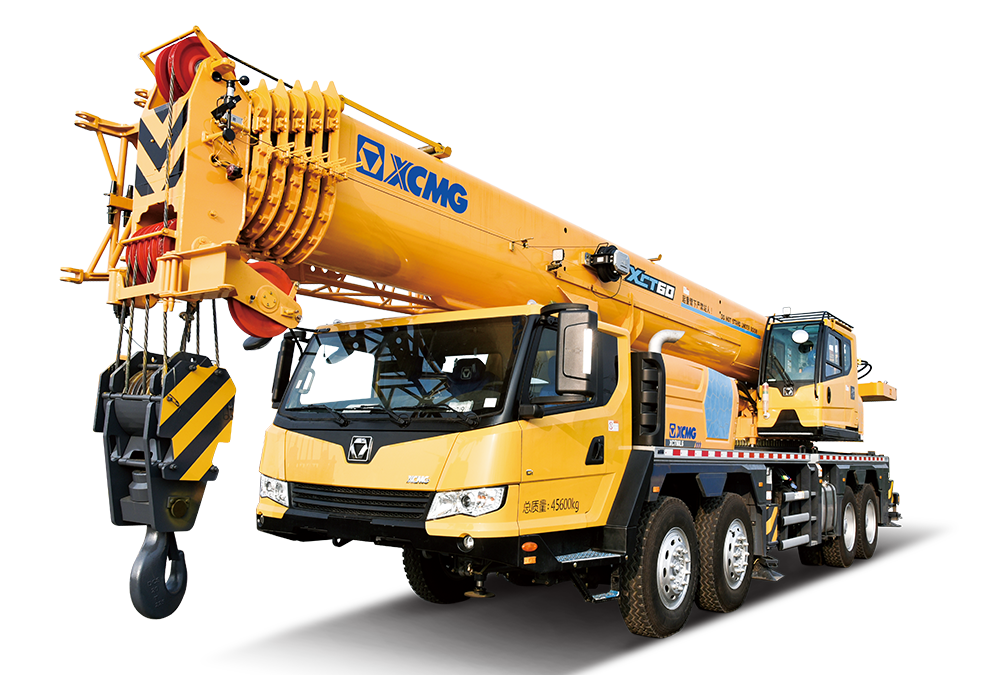

徐工XCT60L6是一款60吨级的六节臂起重机，其起重能力受三大关键因素影响：
- 工作幅度（吊臂回转中心到吊钩垂线的水平距离）
- 臂长（伸出的主臂长度）
- 工况（支腿全伸、半伸，或不伸支腿）
性能表就是这三者组合下的最大额定起重量的详细数据。
案例一：厂房内设备安装（精确控制幅度与臂长）
场景描述： 需要在一座新建厂房内，将一台重15吨的精密设备吊装到离起重机约12米远的混凝土基座上。厂房净高18米。起重机可以进入厂房并全伸支腿。
应用步骤：
- 确定工况： 场地平整坚实，起重机可以全伸支腿。这是最稳定、起重能力最强的工况。我们查阅《全伸支腿起重性能表》。
- 分析关键参数：
- 吊重： 15吨。
- 幅度： 设备离吊机12米远，考虑到设备尺寸和就位精度，计划工作幅度控制在14米以内。
- 臂长： 基座高度忽略不计，但设备需要被吊起超过厂房内可能存在的障碍物（如管线，假设高10米），并安全通过。设备自身高约3米，因此吊钩起升高度至少需要
10米 + 3米 + 安全余量 ≈ 14米。根据XCT60L6的臂长组合，选择18.1米的臂长可以轻松满足高度要求，且留有余地。
- 查阅性能表（模拟数据，请以实际手册为准）：
| 臂长（米） | 幅度（米） | 额定起重量（吨） |
|---|---|---|
| 18.1 | 10 | 24.0 |
| 18.1 | 12 | 19.5 |
| 18.1 | 14 | 16.0 |
| 18.1 | 16 | 13.5 |
| ... | ... | ... |
- 决策与验证：
- 在18.1米臂长、14米幅度下，额定起重量为16.0吨。
- 我们的吊重是15吨，15吨 < 16.0吨，满足要求。
- 安全余量计算：
(16.0 - 15) / 16.0 ≈ 6.25%。这个余量是合理的，但操作时仍需平稳，避免突然加载。
- 实际操作： 指挥员和司机严格按此参数操作。先起吊离地20cm进行试吊，确认起重机稳定无下沉后，再进行正式吊装。全程保持幅度尽量稳定在14米以内。
案例二：路边绿化树吊运（考虑后方或侧方工况）
场景描述： 在城市道路旁，需要将一棵重约8吨的大型树木从卡车上吊下，并移栽到离路边（起重机停放位置）8米远的树坑中。由于道路限制，起重机只能半伸支腿作业，且吊装方向主要在侧方或后方。
应用步骤：
- 确定工况： 这是关键！由于场地限制，必须使用半伸支腿工况。半伸支腿的稳定性远低于全伸支腿，起重能力会大幅下降。 必须切换到《半伸支腿起重性能表》。
- 分析关键参数：
- 吊重： 8吨。
- 幅度： 树坑距离8米，但需要考虑树木的摆动和就位空间，工作幅度预计在9米左右。
- 臂长： 树木较高，可能需要较长的臂长以避免碰撞，假设需要20米臂长。
- 作业方位： 作业区域在起重机的侧方。性能表通常会注明不同方位（360°全周、侧方、后方）的能力，侧方能力通常是最低的。
- 查阅性能表（半伸支腿，侧方工况）：
| 臂长（米） |
