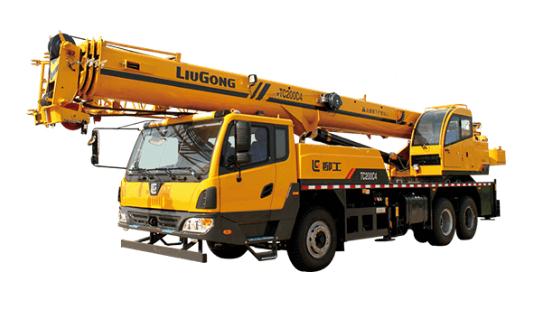

好的，柳工TC200C4是一款20吨级的汽车起重机，其起重性能表是司机在实际作业中确保安全、高效完成吊装任务的“生命线”。下面我将通过几个典型的工况应用案例，详细说明如何查阅和应用TC200C4的起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须明确性能表中的几个核心概念：

1. 额定起重量： 在特定工况下，起重机允许吊起的最大重量。这不是一个固定值，而是随幅度和臂长变化的。
2. 幅度： 吊钩中心线到起重机回转中心的水平距离。通常以米（m）为单位。幅度越大，起重能力越小。
3. 臂长： 起重机主臂伸出的长度。通常以米（m）为单位。臂长越长，在相同幅度下的起重能力越小。
4. 支腿工况： 最重要的前提！TC200C4的性能表主要分为：
   • 全支腿： 所有支腿完全伸出，提供最大支撑，起重能力最强。
   • 半支腿/不平整地面： 支腿未完全伸出或地面不坚实，起重能力会大幅降低。严禁在不查阅对应性能表的情况下使用全支腿工况的数据。

---

应用案例

我们假设一个简化的TC200C4性能表（数值为示例，请务必以随车《使用说明书》中的官方性能表为准）：

臂长 (m)	幅度 (m)	额定起重量 (t)	备注
10.4	3.0	20.0	全支腿
10.4	5.0	14.5	全支腿
10.4	7.0	9.0	全支腿
17.6	5.0	9.5	全支腿
17.6	8.0	6.0	全支腿
17.6	10.0	4.2	全支腿
24.8	8.0	4.8	全支腿
24.8	12.0	2.5	全支腿
...	...	...	...

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重约8吨的设备吊装到厂房内指定位置。设备放置点距离起重机回转中心约7米。厂房高度允许使用较短臂长。
• 应用步骤：
  1. 确定工况： 地面坚实，全支腿作业。
  2. 确定参数： 已知吊装重量 8t，工作幅度 7m。为节省时间并提高稳定性，选择最短臂长（10.4m主臂）即可满足高度要求。
  3. 查阅性能表： 找到 臂长10.4m 这一行，横向查找 幅度7m 对应的额定起重量。查表得：9.0t。
  4. 安全校核： 设备重量（8t）< 额定起重量（9.0t）。结论：安全，可以作业。
  5. 额外考虑： 由于是室内作业，需注意吊臂与厂房屋顶、横梁的安全距离。虽然重量满足，但也要确保在7米幅度时，10.4米的臂长有足够的起升高度。

案例二：工地吊装预制板（长臂工况，幅度变化）

• 工况描述： 在建筑工地，需要将重约4吨的预制板吊到三楼楼面。起重机需停在楼前，吊装点距离起重机回转中心约12米。需要跨越一定高度。
• 应用步骤：
  1. 确定工况： 全支腿。
  2. 确定参数： 重量 4t，幅度 12m。由于楼层较高且幅度大，需要较长的臂长。估算后需使用 24.8m 主臂。
  3. 查阅性能表： 找到 臂长24.8m 这一行，查找 幅度12m 对应的额定起重量。查表得：2.5t。
  4. 安全校核： 设备重量（4t） > 额定起重量（
