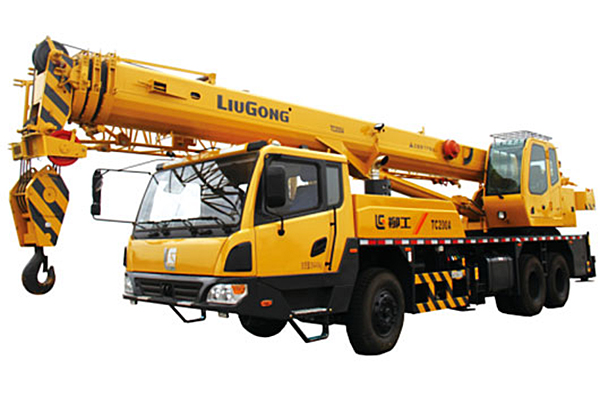

好的，柳工TC200A是一款20吨级的汽车起重机，其起重性能表是驾驶员在各种工况下安全、高效作业的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

首先，理解TC200A起重性能表的关键要素

在查看案例前，必须明白性能表上的几个核心参数：

1. 工况：TC200A通常有三种基本工况：

   • 主臂工况：使用基本臂（最短的臂）或全伸主臂，不附加副臂。这是最常用、起重能力最强的工况。
   • 副臂工况：在主臂全伸的基础上，安装副臂，用于增加起升高度，但会大幅降低起重能力。
   • 带载行驶工况：允许起重机在吊载额定微小重量时缓慢移动，适用于设备就位等场景。

2. 工作幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。

3. 臂长：起重机主臂伸出的长度。在相同幅度下，臂长越长，起重能力越小。

4. 额定起重量：性能表上对应特定臂长和幅度下的最大允许吊重。

5. 配重：TC200A为全配重（通常为5.6吨），性能表数据基于此。

应用案例详解

案例一：厂房内设备安装（主臂工况，中短幅度作业）

• 场景描述：需要将一台重8吨的设备吊装到混凝土基础上。设备放置位置距离起重机约7米，厂房净高15米，要求起升高度至少12米。
• 应用步骤：
  1. 确定工况：厂房高度足够，无需副臂，选择主臂工况。
  2. 查询性能表：查看TC200A主臂性能表。
     • 我们需要找到一个组合，使得在7米幅度下，额定起重量 > 8吨。
     • 查看性能表（假设数据，实际请查阅官方手册）：
       • 臂长10.4米（基本臂），在7米幅度下，额定起重量可能为15吨。 > 8吨，安全。
       • 臂长17.6米，在7米幅度下，额定起重量可能为11吨。 > 8吨，安全。
       • 臂长24.8米，在7米幅度下，额定起重量可能为8.5吨。 > 8吨，刚刚满足，风险较高。
  3. 分析与决策：
     • 选择臂长：虽然24.8米臂长也能满足，但余量太小（仅0.5吨），任何风吹草动（如突然起升、侧向拉拽）都可能超载。因此，优先选择17.6米臂长，它有3吨的安全余量，作业更安全稳定。同时，17.6米臂长提供的起升高度也远超过12米的要求。
     • 安全操作：支车务必平稳，在起重臂转向设备时，幅度会轻微变化，要确保全程幅度不超过7.5米（对应额定起重量可能降至8吨以下）。

案例二：楼顶安装空调机组（副臂工况，大高度作业）

• 场景描述：需将一台重1.5吨的大型空调外机吊至10层楼顶（离地高度约35米）。起重机需在离大楼8米远的位置支车。
• 应用步骤：
  1. 确定工况：35米的高度已超过主臂最大长度（TC200A主臂最长约31米），必须使用副臂工况。
  2. 查询性能表：查看TC200A副臂性能表。假设副臂长度为9.5米，主臂+副臂总长约40.5米。
  3. 计算幅度与吊重：
     • 吊钩、钢丝绳等重量约0.2吨，总吊重为1.5吨 + 0.2吨 = 1.7吨。
     • 作业幅度至少为8米（起重机到楼的距离）+ 楼顶的作业半径（假设2米）= 10米。
  4. 查询性能表：在副臂工况性能表中，找到“主臂31米 + 副臂9.5米”一栏，查看在10米幅度下的额定起重量。假设表中数据为2.0吨。
  5. 分析与决策：
