吊车参数应用

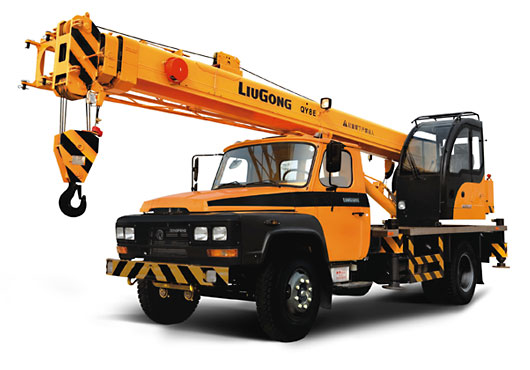

好的，柳工QY8E是一款非常经典的8吨级汽车起重机，以其灵活性和性价比在中小型吊装作业中广受欢迎。其起重性能表是确保每一次吊装作业安全、高效的核心工具。
下面我将通过几个不同工况的实际应用案例，详细说明如何查询和应用QY8E的起重性能表。
首先，理解QY8E起重性能表的关键要素
在分析案例前，我们必须先看懂性能表。QY8E的性能表通常包含以下几个维度：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离（单位：米）。这是最重要的参数，幅度越大，起重能力越小。
- 额定起重量： 在特定幅度和支腿全伸的情况下，起重机安全起吊的最大重量（单位：吨）。
- 吊臂长度： QY8E通常采用主臂+副臂（鹅头架）形式。主臂长度从8.4米到18.6米不等，副臂可进一步加长。臂越长，在相同幅度下起重能力越低。
- 工况： 最重要的是区分支腿全伸和不打支腿（轮胎吊） 两种工况。轮胎吊工况的起重能力会急剧下降，通常只有全支腿工况的15%-30%。
核心原则： 在任何一次起吊前，都必须根据实际工作幅度和使用的吊臂长度，查表确定当前的额定起重量，并确保被吊物的重量（包括吊具重量）小于该额定值，且留有安全余量（通常建议使用到额定值的80%-90%）。
应用案例解析
案例一：厂房内设备安装（精确计算，空间受限）
- 场景描述： 需要将一台重3.5吨的机器设备，吊装到离起重机停放位置水平距离为6米远的混凝土基座上。厂房内部高度充足，但周围有其它设备，作业空间狭窄。
- 应用步骤：
- 确定关键参数：
- 被吊物重量： 3.5吨（已知）。
- 工作幅度： 6米（设备基座到吊车中心的水平距离）。
- 吊臂长度： 由于厂房高度充足，无需伸出很长臂架。选择能满足高度要求的最短臂长，比如10.2米主臂。
- 查询性能表（以支腿全伸工况为例）：
- 找到对应 10.2米 臂长的列。
- 在“工作幅度”行中找到 6米。
- 交叉点查得额定起重量。假设查表结果为 5.0吨。
- 安全分析与决策：
- 被吊物3.5吨 < 额定起重量5.0吨。
- 安全余量 = (5.0 - 3.5) / 5.0 = 30%，余量充足，作业安全。
- 关键点： 在此类受限空间作业，必须精确计算幅度，防止吊臂或货物碰到周围设备。性能表帮助操作手确认在6米幅度下是否安全。
- 确定关键参数：
案例二：楼顶安装空调机组（大幅度、长吊臂）
- 场景描述： 需要将一台重1.2吨的大型空调外机吊到12米高的楼顶。起重机需要停在离楼体8米远的地方（考虑到地下室、绿化带等）。
- 应用步骤：
- 确定关键参数：
- 被吊物重量： 1.2吨。
- 工作幅度： 8米。
- 吊臂长度： 楼高12米，加上吊索具高度和安全距离，至少需要16米以上的吊臂。这里可能需要使用18.6米的全伸主臂。
- 查询性能表：
- 找到对应 18.6米 臂长的列。
- 在“工作幅度”行中找到 8米。
- 假设查表结果为 1.5吨。
- 安全分析与决策：
- 被吊物1.2吨 < 额定起重量1.5吨。
- 安全余量 = (1.5 - 1.2) / 1.5 = 20%，在可接受范围内，但操作需格外平稳。
- 关键点： 此工况是QY8E的极限工况之一。性能表明确显示，在长臂、大幅度下，起重能力已非常接近实际负载。
- 确定关键参数：
