吊车参数应用
好的，我们来详细解析一下徐工QY70K5D_1汽车起重机在不同工况下起重性能表的应用案例。
首先，明确几个关键点：

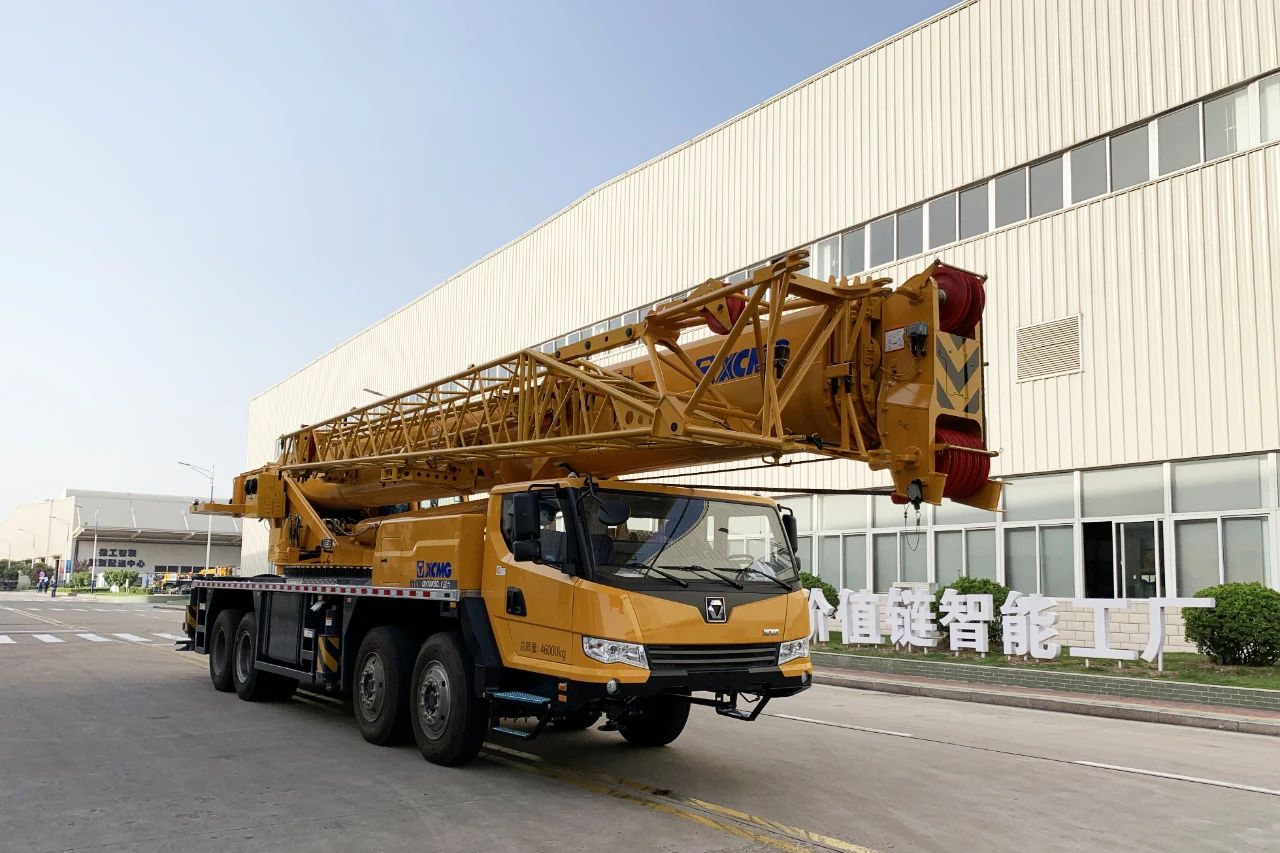

- 徐工QY70K5D_1：这是一款70吨级的汽车起重机，其特点是5节U形主臂，全伸臂长44.5米，可选配副臂以增加起升高度。
- 起重性能表：是起重机操作的生命线。它不是一个单一的数字，而是一个复杂的多维表格，其核心参数是工作幅度、臂长和吊装方式。性能表上的额定起重量已经包含了吊钩的重量。
- 核心原则：严禁超载！ 任何操作都必须以性能表为依据，并考虑现场实际环境（如风载、地基、坡度等）进行折减。
应用案例解析
我们将通过三个典型的工况案例，来演示如何查询和应用QY70K5D_1的起重性能表。
案例一：近距离、重物安装（基础工况）
- 场景描述：在厂房内安装一台大型设备主机。设备重量为 28吨。起重机支车位置已确定，吊装幅度（工作半径）约为 7米。由于厂房高度限制，主臂只需伸出 18米。
- 应用步骤：
- 确定关键参数：幅度=7米，臂长=18米，吊装方式=主臂工况（非副臂）。
- 查询性能表：找到对应“主臂起重性能表”，先找到“臂长”为18米的那一列，然后横向查找“幅度”为7米对应的额定起重量。
- （注：以下为模拟数据，具体请查阅官方性能表）
- 假设查询结果为：在18米臂、7米幅度下，额定起重量为 40吨。
- 安全校验：
- 设备重量28吨 < 额定起重量40吨。
- 需考虑吊钩、索具的重量（假设约0.5吨），总吊重约为28.5吨。
- 安全余量 = (40 - 28.5) / 28.5 ≈ 40%，余量充足，作业安全。
- 决策：此工况在起重机能力范围内，可以安全作业。操作时需缓慢起钩，保持平稳。
案例二：中远距离、钢结构吊装（典型工况）
- 场景描述：在建筑工地吊装钢梁。钢梁重量为 15吨。由于现场障碍物限制，起重机需要站在较远的位置，预计吊装幅度为 16米。钢梁需要安装到约30米高的位置。
- 应用步骤：
- 确定关键参数：幅度=16米，起升高度要求>30米。QY70K5D_1全伸主臂44.5米，在16米幅度下的起升高度足以满足30米要求，因此使用主臂即可。我们需要计算所需臂长。
- 计算臂长：粗略估算公式：所需臂长 ≈ √(幅度² + 起升高度²) = √(16² + 30²) ≈ 34米。因此，我们需要使用约 34米 的臂长。
- 查询性能表：找到“主臂起重性能表”中臂长为34米（或最接近的35米）那一列，横向查找幅度16米对应的额定起重量。
- 假设查询结果为：在35米臂、16米幅度下，额定起重量为 16.5吨。
- 安全校验：
- 钢梁重量15吨 < 额定起重量16.5吨。
- 加上吊钩索具重量（约0.5吨），总吊重15.5吨。
- 安全余量 = (16.5 - 15.5) / 15.5 ≈ 6.5%。
- 风险分析与决策：
- 临界状态：余量非常小，处于性能表的边缘。
- 必须考虑的风险：① 风速：稍有风吹，载荷摆动会导致实际幅度增大，起重量急剧下降，可能导致超载。② 地基：支腿下的地面是否绝对坚实？③ 操作：必须由经验丰富的司机微动操作，任何急停急起都可能导致倾覆。
- 决策：此工况风险极高！ 更安全的做法是：
- 方案A（优选）：重新规划支车位置，减小工作幅度到14米或更小
