吊车参数应用

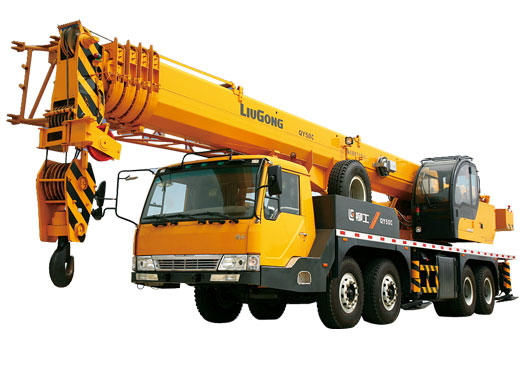

好的，柳工QY50C是一款经典的50吨级汽车起重机，其起重性能表是司机和指挥人员进行安全、高效作业的“圣经”。下面我将通过几个典型的工况案例，详细说明如何在实际应用中查阅和使用QY50C的起重性能表。
核心前提：理解性能表的关键要素
在分析案例前，必须明确性能表的几个关键参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重量的最主要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重量越小。
- 支腿工况： 全伸支腿（通常为360°全方位作业）或半伸支腿（通常限于侧方或后方作业）。性能表会明确标注适用的支腿状态。
- 配重： QY50C通常有固定配重或可选配重，使用性能表时必须确认当前配置。
假设我们使用的是一台标准配置（带基本配重）的柳工QY50C，并处于全伸支腿的360°工况下。
应用案例一：厂房钢结构吊装（主臂工况）
场景描述： 需要将一根重10吨的钢梁吊装到离起重机中心14米远、高12米的柱顶上。现场地面坚实平整。
应用步骤：
确定关键参数：
- 吊装重量： 10吨（必须包括吊钩、索具的重量，假设总计为10.5吨）。
- 工作幅度： 14米（起重机停靠位置需精确计算，确保幅度为14米）。
- 起升高度： 12米 + 钢梁高度 + 索具高度 ≈ 14米。
查阅性能表（主臂）：
- 找到对应全伸支腿的性能表。
- 在表格顶部一行找到臂长。我们需要一个臂长能够达到14米以上的高度。根据QY50C的臂长组合，我们可以选择18.1米或更长的臂长。
- 在左侧一列找到工作幅度，定位到 14米 这一行。
- 横向查看在18.1米臂长下，14米幅度的额定起重量。假设性能表显示为 12.5吨。
安全校核与决策：
- 比较： 额定起重量（12.5吨） > 实际吊重（10.5吨）。
- 结论： 从起重能力角度看，此工况是安全的。但还需考虑：
- 高度余量： 18.1米臂长在14米幅度下的实际作业高度是否足够（需计算，通常足够）。
- 稳定性： 吊装过程中要缓慢平稳，防止摆动导致幅度增大。
- 最终方案： 使用18.1米主臂，在14米幅度下执行吊装任务。
应用案例二：跨障碍物设备安装（副臂工况）
场景描述： 需要将一个重3吨的空调机组吊到一栋15米高厂房的屋顶，但起重机无法靠近，最近的安全停靠点与安装点的水平距离为22米。
应用步骤：
确定关键参数：
- 吊装重量： 3吨（含索具，计为3.2吨）。
- 工作幅度： 22米。
- 起升高度： 15米（屋顶高度）+ 设备高度 ≈ 16米。这个高度和距离已超出主臂能力范围，必须使用副臂。
查阅性能表（副臂）：
- 找到主臂+副臂的联合工况性能表。
- 选择主臂和副臂长度： 主臂全伸（通常为31.5米或40.5米），加上副臂（例如9.5米），总臂长可达41米或50米。我们选择主臂31.5米 + 副臂9.5米，总臂长41米。
- 在左侧找到工作幅度，定位到 22米。
- 查看对应行和列的额定起重量。假设性能表显示为 3.8吨。
安全校核与决策：
- 比较： 额定起重量（3.8吨） > 实际吊重（3.2吨）。
- **重要
