吊车参数应用

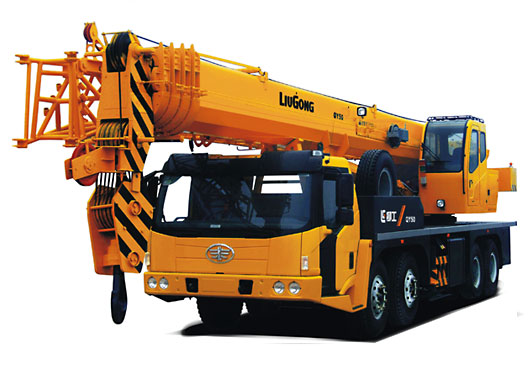

好的，柳工QY50B是一款经典的50吨级汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须严格查阅和遵循的核心文件。性能表的应用直接关系到作业的安全与效率。
下面我将通过几个不同工况的实际应用案例，详细说明如何查阅和使用QY50B的起重性能表。
核心前提：理解性能表的关键参数
在分析案例前，必须明确性能表的几个关键维度：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最主要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿（起重能力大幅降低）。
- 配重： QY50B通常有固定配重，但性能表是基于标准配重计算的。
重要原则： 实际起吊重量必须 ≤ 性能表对应工况下的额定起重量，并且要预留安全余量（通常为额定起重量的75%-85%，视现场情况而定）。
应用案例一：市政工程——安装预制水泥管
- 工况描述： 在宽阔的市政道路上，需要将一根重约12吨的预制水泥管吊装到挖好的沟渠中。现场地面坚实平整。计划使用主臂作业，无需副臂。
- 应用步骤：
确定关键参数：
- 吊装重量： 12吨（包括吊具重量，假设为0.5吨，则总重为12.5吨）。
- 工作幅度： 由于沟渠边缘需要留出安全距离，吊车需停靠在离沟渠中心约8米远的位置。因此，工作幅度预计为8米。
- 臂长需求： 沟渠不深，但需要将管道越过一些临时设施，预计所需臂长约为16米。
- 支腿工况： 地面良好，可使用全伸支腿。
查阅性能表：
- 找到“主臂起重表”，支腿工况为“全伸”。
- 在左侧“臂长”列中找到 16.2米（性能表通常是分档的，如10.2m, 16.2m, 22.2m等）。
- 在上方“幅度”行中找到 8米。
- 找到臂长16.2米与幅度8米交汇处的数值。假设QY50B的性能表显示该工况下的额定起重量为 15.5吨。
安全判定：
- 实际吊重12.5吨 < 额定起重量15.5吨。
- 安全余量 = (15.5 - 12.5) / 15.5 ≈ 19%，在可接受范围内。
- 结论： 该吊装方案在起重能力上是安全的。
动态校核： 在吊装过程中，当管道从地面被抬起时，幅度会略有减小（更安全）。但当回转至沟渠上方时，必须严格控制幅度在8米以内，避免因惯性导致幅度增大而超载。
应用案例二：厂房内设备检修——更换大型电机
- 工况描述： 在工厂车间内，需要更换一台安装在二层平台上的大型电机，电机重量为8吨。车间高度有限，且有屋顶桁架，吊车不能完全伸臂。
- 应用步骤：
确定关键参数：
- 吊装重量： 8吨（总重，含索具）。
- 工作幅度与臂长耦合计算： 这是本案例的难点。吊车需要停靠在合适位置，使得吊臂在受限高度下能伸到电机上方。
- 假设吊车中心到电机安装点的水平距离为10米（幅度）。
- 车间净空高度为12米，吊钩、索具需要约2米高度，因此最大允许吊臂顶端高度为14米。通过几何计算（吊臂仰角），需要使用较短的臂长才能满足高度要求。假设计算后确定使用 14.5米 左右的臂长。
- 支腿工况： 车间地面为混凝土地面，可使用全伸支腿。
查阅性能表：
- 找到臂长 14.5米 最接近的性能表档位，可能是 **16.2米
