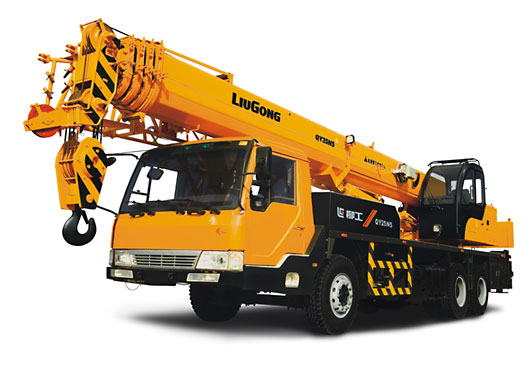

好的，我们来详细探讨一下柳工QY25N5汽车起重机在不同工况下，如何应用其起重性能表来确保作业安全、高效。
首先，明确一个核心概念：起重性能表是吊车操作的“生命线”和“法律文件”。任何操作前，司机和指挥人员都必须准确查阅，严禁凭经验估算。
一、 理解柳工QY25N5起重性能表的关键要素
在分析案例前，必须先看懂性能表。QY25N5的性能表通常会包含以下几个关键变量：
- 工作幅度（半径）： 吊钩中心到吊车回转中心的水平距离。这是影响起重能力的最主要因素。幅度越大，起重能力越小。
- 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： 全伸支腿（通常分侧方、后方、360°全回转等不同区域）还是半伸支腿。全伸支腿时稳定性最好，起重能力最大。
- 配重： QY25N5通常有固定的主配重，性能表基于标准配重制定。
性能表通常是一个矩阵，臂长 作为列标题，工作幅度 作为行标题，交叉点的数字就是在该工况下的额定起重量。
二、 不同工况下的应用案例
案例一：近距离、重物搬运（如厂房内设备安装）
- 工况特点： 作业空间有限，幅度小，但货物重量可能接近吊车最大能力。
- 性能表应用：
- 确定关键参数： 货物重量（假设为23吨），计划幅度（假设为5米）。
- 查阅性能表（全伸支腿，360°回转工况）：
- 找到最短臂长（通常为10.4米或10.8米）对应的列。
- 在行中找到“5米”幅度。
- 交叉点数值即为额定起重量。例如，在5米幅度、短臂下，QY25N5的起重能力可能超过25吨（如28吨）。
- 安全验证： 23吨 < 28吨，符合安全要求。
- 注意事项：
- 即使起重能力足够，也要缓慢平稳操作，避免突然启动或制动产生动载荷。
- 确保支腿下方地基坚实可靠。
案例二：中远距离、高处作业（如楼顶安装空调机组）
- 工况特点： 需要较长的臂长以达到高度，工作幅度较大。
- 性能表应用：
- 确定关键参数： 货物重量（假设为4吨），安装高度（假设离地20米），吊车与建筑物的水平距离（假设幅度为12米）。
- 计算所需臂长： 粗略估算：臂长 ≈ √(幅度² + 高度²) + 吊钩等高度 ≈ √(12² + 20²) + 2 ≈ 25.6米。因此需要伸出全部主臂（QY25N5最大主臂可能为31.5米或类似）。
- 查阅性能表（全伸支腿）：
- 找到最长主臂（如31.5米）对应的列。
- 在行中找到“12米”幅度。
- 交叉点数值即为额定起重量。例如，在12米幅度、31.5米臂下，起重能力可能仅为3.8吨。
- 安全决策： 4吨 > 3.8吨，超载！绝对禁止吊装！
- 解决方案：
- 方案A（首选）： 让吊车更靠近建筑物，减小工作幅度。例如，将幅度缩短到10米，再查表，起重能力可能变为5.5吨，则4吨的货物可以安全吊装。
- 方案B： 如果场地限制无法靠近，需换用更大吨位的吊车（如50吨级）。
案例三：带副臂作业（如安装通讯信号塔）
- 工况特点： 需要极高的起升高度，但货物重量较轻。
- 性能表应用：
- QY25N5的副臂： 性能表会有一个独立的部分，专门用于“主臂+副臂”工况。
- 确定关键参数： 货物重量（0.5吨），起升高度要求（40米），幅度（假设为10米）。
- **查阅副
