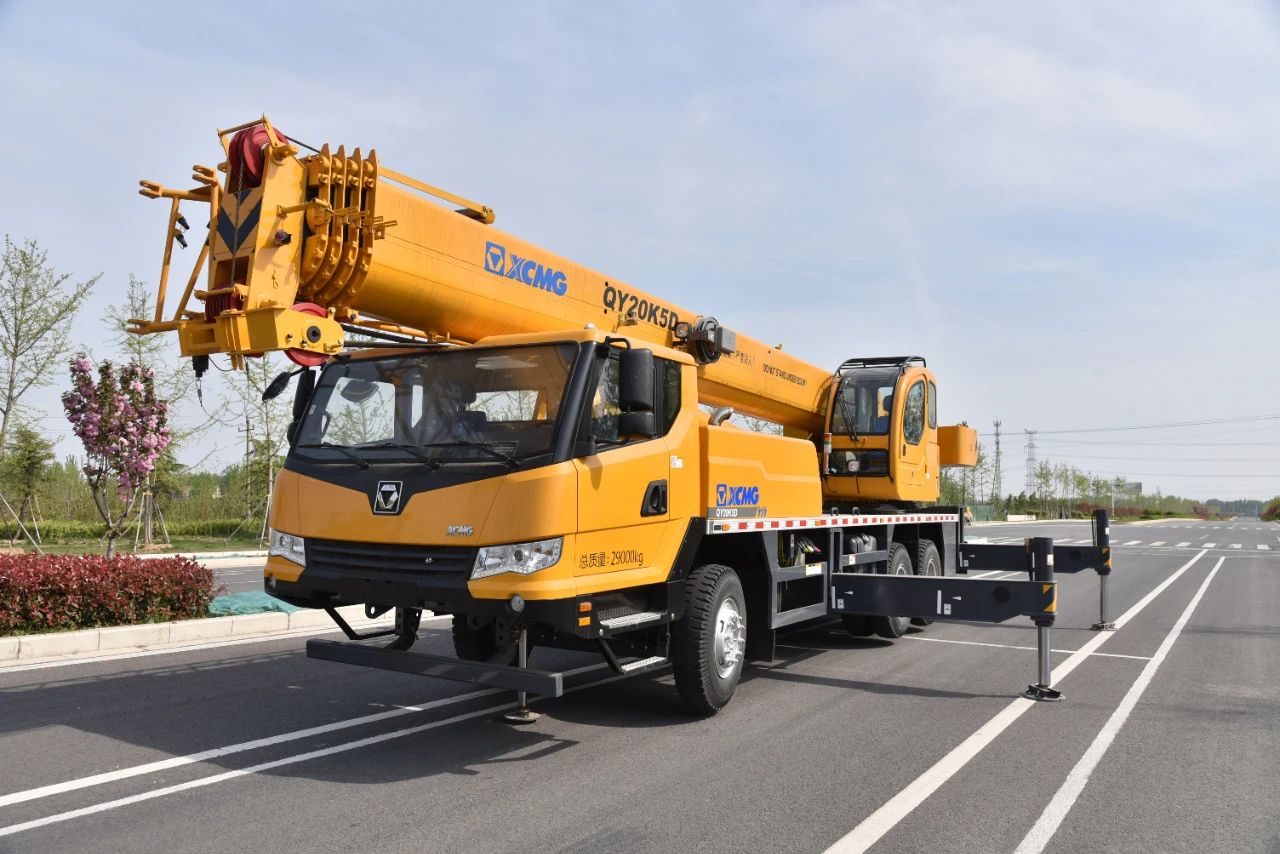

好的，徐工QY20K5D是一款非常经典的20吨级汽车起重机，其起重性能表是司机和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个不同工况的实际应用案例，来详细说明如何正确查询和应用QY20K5D的起重性能表。

首先，理解性能表的核心要素

在分析案例前，我们必须明确性能表上的几个关键参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是决定起重能力的首要因素。
2. 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 额定起重量： 在特定臂长和幅度下，起重机允许安全起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。
4. 支腿工况： 全伸支腿（通常为360°全回转作业）或半伸支腿（通常为两侧或后方作业）。QY20K5D的性能表通常基于全伸支腿工况。

---

应用案例

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重达8吨的机器设备吊装到厂房内指定的混凝土基座上。厂房内部高度为10米，设备需要越过一个3米高的障碍物，吊装就位的幅度约为12米。
• 应用步骤：
  1. 确定关键参数：
     • 需求起重量： 8吨（设备重量）+ 0.2吨（吊钩索具重量，估算）= 8.2吨。
     • 需求幅度： 设备就位时，吊臂中心到基座的水平距离为 12米。
     • 需求臂长： 厂房高10米，设备高2米，障碍物高3米，需要将设备提升到至少5米高。考虑到吊钩和钢丝绳长度，臂长需要保证在12米幅度下，吊钩有足够高度。通过几何计算或经验，选择 18.5米 臂长是安全合适的。
  2. 查询性能表（以QY20K5D典型性能表为例）：
     • 找到 臂长18.5米 这一列。
     • 在水平行中找到 工作幅度12米。
     • 交叉点查得的额定起重量为 9.5吨。
  3. 安全判定：
     • 需求重量8.2吨 < 额定起重量9.5吨。
     • 结论： 工况安全，可以作业。但必须注意缓慢起钩，平稳操作，避免晃动，因为负载率（8.2/9.5 ≈ 86%）已经较高，接近性能表极限。

案例二：工地管道吊装（大幅度，长臂工况）

• 工况描述： 在开阔的工地现场，需要将一根重3吨、长12米的混凝土管道吊运到30米外的沟槽上方进行安装。沟槽距离吊车停放位置约20米。
• 应用步骤：
  1. 确定关键参数：
     • 需求起重量： 3吨 + 0.2吨 = 3.2吨。
     • 需求幅度： 管道需要被吊运到沟槽上方，最大工作幅度约为 20米。
     • 需求臂长： 为了将管道吊起并跨越30米的距离，需要较长的臂长。考虑到管道长度和吊装高度，选择 31.5米 的全伸主臂。
  2. 查询性能表：
     • 找到 臂长31.5米 这一列。
     • 在水平行中找到 工作幅度20米。
     • 交叉点查得的额定起重量可能仅为 3.5吨 左右（具体数值需查最新官方性能表）。
  3. 安全判定与风险分析：
     • 需求重量3.2吨 < 额定起重量3.5吨。
     • 结论： 从数值上看可以作业，但风险极高！
     • 风险点：
       • 负载率（3.2/3.5 ≈ 91%）极高，任何风吹草动或操作不稳都可能导致超载。
       • 31.5米臂长在20米幅度下，臂架的挠度（下垂）会很明显，实际幅度可能大于20米，导致起重能力进一步下降。
       • 长臂大幅度工况下，稳定性差，严禁带载变幅
