吊车参数应用

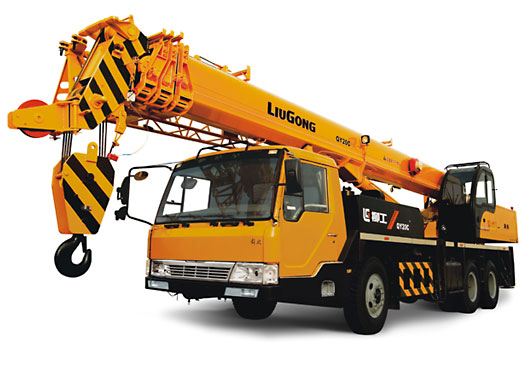

好的，柳工QY20C是一款经典的20吨级汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个不同工况下的具体应用案例，详细说明如何查询和应用QY20C的起重性能表。
首先，理解性能表的关键要素
在查看案例前，必须明白性能表的几个核心参数：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 额定起重量： 在该幅度和臂长下，起重机允许安全起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。
- 支腿状态： 全伸（支腿完全伸出）还是半伸。全伸时稳定性最好，起重能力最大。性能表通常以全伸支腿、坚实平整地面为基准。
重要原则： 性能表是理想状态下的数据，实际作业中必须考虑风载、地面松软、坡度、惯性力（起升/回转速度） 等因素，通常要求实际起重量 ≤ 额定起重量的 75%-90%（即留有安全余量）。
应用案例
案例一：厂房内设备安装（短臂、小幅度作业）
- 工况描述： 需要将一台重约8吨的设备吊装到混凝土基础上。作业空间狭窄，吊车需靠近设备，工作幅度预计在5米以内。主臂无需全伸，使用基本臂（约10.5米）即可。
- 查询性能表：
- 确定工况： 全伸支腿，主臂工况。
- 查找臂长： 找到“主臂长度”为10.4米或10.6米（性能表上的近似值）对应的列。
- 查找幅度： 在该臂长下，找到“工作幅度”为4米或5米对应的行。
- 数据解读：
- 以柳工QY20C性能表为例，在10.6米臂长、5米幅度下，额定起重量约为 16吨。
- 应用与决策：
- 安全性判断： 设备重8吨，远小于16吨的额定值。即使考虑吊具重量（约0.2-0.3吨），安全余量也非常充足（8.3/16 ≈ 52%）。
- 操作要点： 此工况下起重机能力绰绰有余。重点应放在精准定位上，缓慢操作，避免设备与基础或周围结构发生碰撞。可以放心作业。
案例二：市政工程管道吊装（中长臂、中幅度作业）
- 工况描述： 在一条宽约12米的道路中间铺设重型混凝土管道，单节管道重约12吨。吊车需停在路边，将管道吊至沟渠中央。计算得出工作幅度约为9米，需要的主臂长度约为18米（需跨越部分障碍）。
- 查询性能表：
- 确定工况： 全伸支腿，主臂工况。
- 查找臂长： 找到“主臂长度”为18米左右的列。
- 查找幅度： 在该臂长下，找到“工作幅度”为9米对应的行。
- 数据解读：
- 在18米臂长、9米幅度下，QY20C的额定起重量通常在 7.5吨 左右。
- 应用与决策：
- 安全性判断： 管道重12吨 > 额定7.5吨！严重超载，绝对禁止吊装！
- 解决方案：
- 方案A（首选）： 让吊车更靠近沟渠边缘，减小工作幅度。查询性能表发现，在18米臂长、7米幅度下，额定起重量可能达到约11吨，但12吨的管道仍然超载。需要继续调整。
- 方案B（可行）： 使用更短的臂长。如果现场允许，将吊车位置优化，使幅度降至6米，并使用16米臂长。查询性能表，16米臂、6米幅度下的额定起重量可能超过14吨，满足12吨管道吊装要求，且留有安全余量。
- 方案C（最终手段）： 如果无法调整位置和臂长，则必须换用更大吨位的起重机（如25吨或50吨
