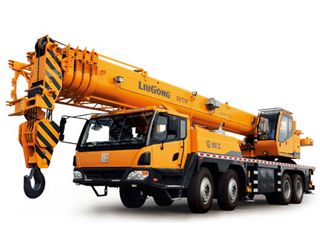

好的，我们来详细探讨一下柳工CLG-TC700汽车起重机（通常为70吨级）的起重性能表在不同典型工况下的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

一、 理解TC700起重性能表的关键要素

在分析案例前，必须先看懂性能表。TC700的性能表主要受以下因素影响：

1. 工况配置： 这是最重要的前提。TC700通常有几种基本工况：

   • 主臂工况： 使用全部或部分主臂，不附加副臂。
   • 主臂+副臂工况： 在主臂末端连接副臂，以增加起升高度，但会显著降低起重能力。
   • 固定副臂工况： 副臂以一定角度（如15°, 30°）固定安装，用于特定空间受限的作业。

2. 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。 这是性能表中最核心的变量。

3. 臂长： 起重机伸出的臂架总长度。臂长越长，在相同幅度下的起重能力越小。

4. 支腿状态： 全伸支腿（提供最大稳定性）或半伸支腿（起重能力会降低）。性能表通常基于“全支腿”状态。

5. 配重： TC700可能有不同的配重配置（如基本配重、全配重）。性能表会注明对应的配重情况。

二、 不同工况下的应用案例

案例一：基础建筑施工 - 主臂工况（最常用）

• 场景描述： 在开阔的建筑工地上，需要将预制楼板（重约10吨）吊装到10米高的楼层上。作业半径（幅度）预计为12米。
• 应用步骤：
  1. 确定工况： 此作业高度和半径在主臂范围内，无需副臂。选择“主臂工况”性能表。
  2. 确定臂长： 吊装高度10米，加上吊索具高度和构件本身高度，所需臂长大约在15-18米左右。我们选择 18.5米 臂长（性能表中常见的档位）。
  3. 查表： 在“18.5米臂长”对应的列中，找到 12米幅度 这一行。
  4. 读取数据： 查表可得，在该工况下，TC700的额定起重量约为 16.5吨（此为示例值，请以官方性能表为准）。
  5. 安全判定： 预制楼板重10吨，远小于16.5吨的额定起重量，安全余量充足，作业方案可行。
  6. 额外考虑： 需考虑风载、吊索具重量（约0.2-0.5吨），并确保地面坚实，支腿全部伸出垫牢。

案例二：厂房内设备安装 - 主臂+副臂工况

• 场景描述： 在一个已建成的钢结构厂房内，需要安装一台大型通风设备，设备重5吨。安装点离地面15米，且由于厂房立柱和屋顶的限制，起重机无法靠近，必须在远达20米的幅度下作业。
• 应用步骤：
  1. 确定工况： 主臂长度可能无法满足20米幅度下15米的高度要求（臂长需要更长，但大幅度下主臂仰角很小，高度不足）。因此，必须使用 “主臂+副臂”工况。
  2. 确定配置： 假设选用 主臂21.7米 + 副臂9.5米，总臂长31.2米。副臂安装角通常为0°或15°（平行于主臂）。
  3. 查表： 找到“主臂21.7m + 副臂9.5m”工况的性能表，在 20米幅度 下查找额定起重量。
  4. 读取数据： 在此极端工况下，起重能力会急剧下降。查表可能显示额定起重量仅为 5.8吨（示例值）。
  5. 安全判定： 设备重5吨，非常接近5.8吨的极限值。此作业风险极高！
     • 必须进行精确计算： 5吨设备 + 吊钩、索具重量（如0
