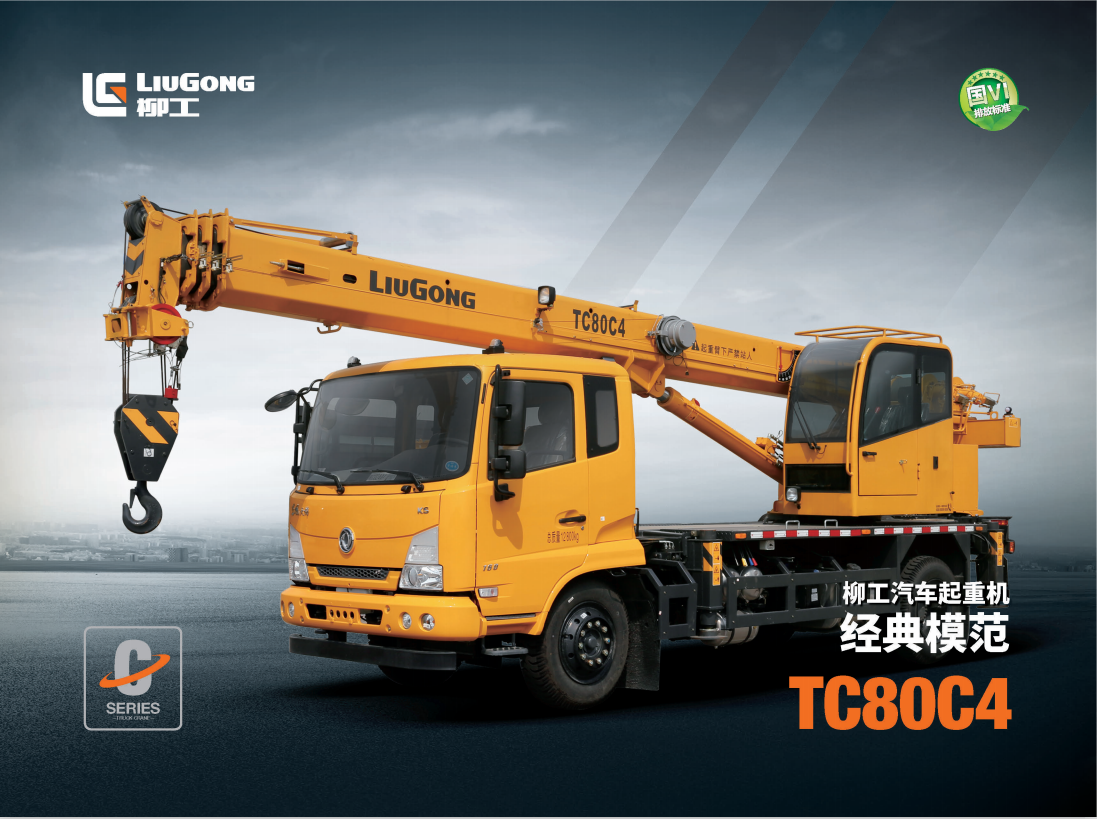

好的，我们来详细解析一下柳工TC80C4（国六）汽车起重机在不同工况下，如何应用其起重性能表来指导实际作业。

首先，请明确一个核心概念：起重性能表是起重机安全作业的生命线，任何操作都必须以其为依据。 TC80C4的最大额定起重量为80吨，但这只是在最理想工况（最短主臂、最小工作幅度、360°全回转）下才能实现。实际作业中，重量会因臂长、幅度、支腿状况和回转角度的变化而急剧下降。

第一步：理解TC80C4起重性能表的关键要素

在查看性能表前，必须理解以下几个决定起重能力的关键参数：

1. 工作幅度（R）： 吊钩中心到起重机回转中心的水平距离。这是影响起重能力最直接的因素，幅度越大，起重能力越小。
2. 主臂长度（L）： 起重机主臂伸出的长度。臂长越长，起重能力越小，尤其是在大幅度时。
3. 工况：
   • 基本臂工况： 使用最短的主臂（通常约12.2米），起重能力最强，用于近距离重物吊装。
   • 主臂工况： 使用不同长度的主臂（TC80C4主臂全伸可达44米）。
   • 副臂工况： 在主臂末端加装副臂（TC80C4副臂可达15.2米），用于增加起升高度，但会大幅降低起重能力。
4. 支腿模式：
   • 全伸支腿： 所有支腿全部伸出，提供最大的稳定性，性能表数据基于此模式。
   • 半伸支腿： 支腿部分伸出，起重能力会打折扣，必须查阅对应的“半支腿性能表”，严禁直接使用全支腿性能表数据。

第二步：应用案例解析

以下是三个典型的作业场景，演示如何应用性能表。

---

案例一：厂房内设备安装（重物、近距离、有障碍）

• 场景： 将一台重45吨的设备吊装到厂房内的混凝土基础上。厂房高度有限，设备基础距离起重机站位约6米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 45吨（需包括吊钩、索具重量，假设总计46吨）。
     • 所需幅度： 约6米（需考虑设备尺寸和起重机站位）。
     • 所需臂长： 厂房高度限制，臂长不需太长，但需越过障碍，假设使用18米左右臂长。
     • 工况： 主臂工况。
  2. 查阅性能表：
     • 找到 “主臂起重性能表”。
     • 在左侧“臂长”列中找到 18米 所在的行。
     • 在顶部“幅度”列中找到 6米 所在的列。
     • 找到行与列的交点数字，假设查表结果为 50吨。
  3. 分析与决策：
     • 安全校验： 所需吊重46吨 < 性能表允许值50吨。结论：理论上安全。
     • 安全余量： 安全余量为4吨，属于可接受范围，但操作需平稳。
     • 注意事项： 必须使用全伸支腿确保稳定性。由于在厂房内，回转空间可能受限，需注意性能表是基于360°回转，如果只能在特定角度作业，需更加谨慎。

---

案例二：桥梁板梁架设（中距、标准臂长）

• 场景： 在河边架设一片重28吨的预应力混凝土板梁。起重机站在桥台后方，吊装点到起重机站位约14米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 28吨（含索具，总计29吨）。
     • 所需幅度： 14米。
     • 所需臂长： 要跨越桥台并将板梁放到桥墩上，需要一定高度，假设使用32米臂长。
     • 工况： 主臂工况。
  2. 查阅性能表：
     • 找到 “主臂起重性能表”。
     • 在“臂长”列中找到 32米。
     • 在“幅度”列中找到 14米。
     • 查表结果假设为 30吨。
  3. 分析与决策：
     • 安全校验： 所需吊重29吨 <
