吊车参数应用

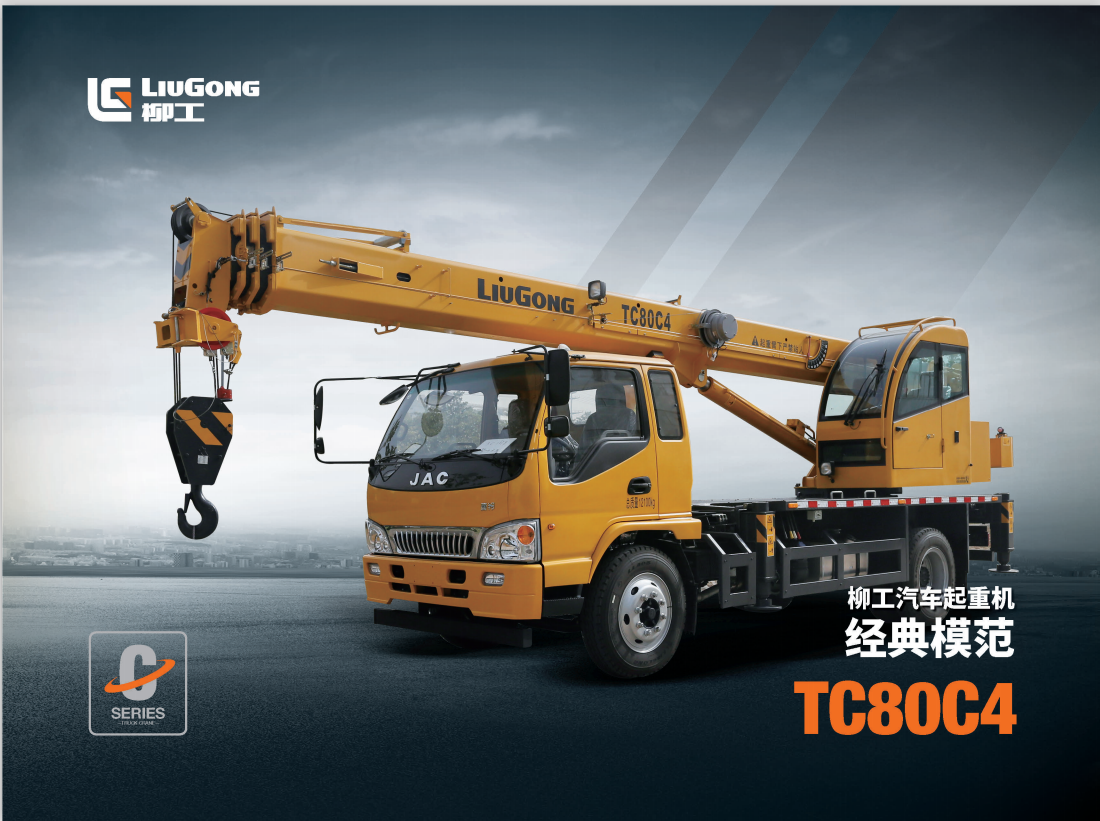

好的，我们来详细解析一下柳工TC80C4（国五）汽车起重机在不同工况下，如何应用其起重性能表来指导实际作业。
首先，请明确一个核心概念：起重性能表是吊车安全作业的生命线，任何操作都必须以其为依据。 TC80C4的最大额定起重量为80吨，但这个重量是在最短主臂、最小工作幅度、360°全周作业的理想工况下才能实现的。一旦条件改变，起重能力会急剧下降。
第一步：理解性能表的关键参数
在查看性能表前，必须理解以下几个决定起重能力的核心参数：
- 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。 这是最重要的参数。
- 臂长组合：TC80C4通常采用“主臂+副臂”的组合。性能表会分表列出：
- 主臂工况：使用10.4米 ~ 44米的主臂。
- 主臂+副臂工况：在主臂基础上，安装不同角度的副臂（如15°、30°等），臂长可延伸至最大60多米。
- 支腿工况：
- 全伸支腿：起重能力最强，稳定性最好。
- 半伸支腿或不伸支腿：起重能力会大幅降低，性能表中有单独的表格，严禁超工况使用。
- 作业方位：
- 360°全周作业：起重能力最强。
- 侧方或后方作业：起重能力会显著低于前方作业。性能表通常以“侧方/后方”一栏来标注其限制值。
第二步：应用案例解析
假设我们手头有一份TC80C4的性能表（以下是模拟数据，具体请以官方最新性能表为准）。
案例一：工地设备卸车与安装（主臂工况）
场景：在开阔的工地，需要将一台重25吨的冷水机组从卡车上吊下，并安装到20米外的设备基础上。
应用步骤：
- 确定吊装重量：货物重量25吨 + 吊钩、索具重量（假设0.5吨）= 总吊装重量约25.5吨。
- 确定所需幅度：卡车停放位置与吊车回转中心的距离，以及设备基础的远近。假设最远的工作幅度需要 12米。
- 确定所需臂长：设备不高，但需要考虑吊起高度和卸车时的空间。假设需要臂长 30米。
- 查阅性能表（主臂工况，全伸支腿，360°作业）：
- 找到“臂长30米”那一列。
- 向下找到“工作幅度12米”那一行。
- 交叉点查到的额定起重量为 28吨。
- 安全判定：
- 28吨（额定起重量） > 25.5吨（实际吊重） → 安全，可以作业。
- 关键点：操作时必须确保幅度不超过12米，并缓慢平稳操作。如果实际幅度达到14米，查表得知额定起重量可能降至22吨，此时就严重超载，非常危险！
案例二：厂房内钢结构安装（主臂+副臂工况）
场景：在一个已建成的厂房内部，需要安装屋顶的一根钢梁，吊装高度较高，且需要绕过障碍物。
应用步骤：
- 确定吊装重量：钢梁重 8吨。
- 确定工况：由于厂房内空间受限，支腿可能无法全伸，需使用半支腿工况。同时，高度要求高，需使用主臂+副臂。
- 确定参数：
- 臂长组合：主臂44米 + 副臂18米（角度30°），总臂长约62米。
- 工作幅度：由于场地限制，需要 20米 的幅度。
- 作业方位：可能在侧方。
- 查阅性能表：
- 首先切换到“主臂+副臂”性能表分区。
- 找到对应的臂长组合和副臂角度。
- 特别注意：切换到“半支腿”或“侧方作业”的对应栏目。
- 查表：在臂长62米，幅度20米，侧方/半支腿工况下，额定起重量可能仅为 9吨。
- 安全判定：
- 9吨（额定） > 8吨（实际
